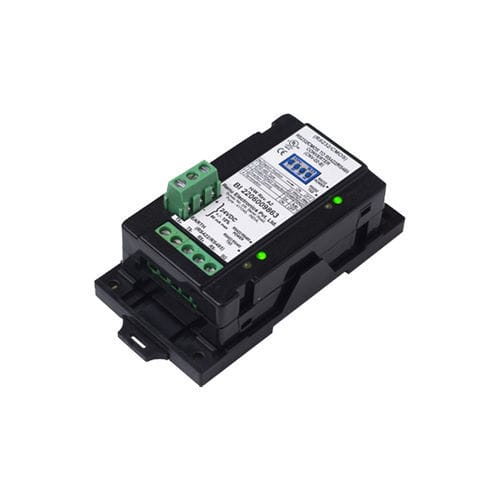

Wandler / RS232/CMOS zu RS422/RS485 CNV-02-B

SignalLeistungfür DIN-Schiene

Anschlussgespeistes oder extern gespeistes Design Isolierung von Strom- und Kommunikationsanschlüssen Automatische Erkennung der Kommunikations-Baudrate Automatische Steuerung der Sender-Empfänger-Richtung Einfach zu bedienendes Plug-and-Play-Gerät (keine Konfigurationssoftware erforderlich) CE / UL-Zertifizierung Der RS232/CMOS zu RS422/RS485 Konverter wandelt RS232/CMOS Leitungen in symmetrische RS422 oder RS485 Signale um. Der RS232/CMOS-zu-RS422/RS485-Konverter ist in zwei Modellen erhältlich: CNV-01 und CNV-02-B. Bei dem Modell CNV-01 ist die Stromversorgung von den Kommunikationsanschlüssen isoliert, während die Kommunikationsanschlüsse nicht isoliert sind. Der Konverter kann über den Port (Line-Powered: RXD+RTS+CTS) oder extern mit Strom versorgt werden. Im Falle einer Punkt-zu-Punkt-Kommunikation und wenn die Kabellänge kleiner oder gleich 2 Meter ist. Auf der RS232-Seite ist die externe Stromversorgung nicht erforderlich. Dieses Gerät benötigt weniger als 4 mA für den Betrieb plus Laststrom. Für Anwendungen, die einen hohen Laststrom benötigen, ist eine externe +24VDC-Stromversorgung an der Klemmleiste erforderlich. (HINWEIS: CMOS-Signale sind beim Modell CNV-01 nicht verfügbar) Beim Modell CNV-02-B sind sowohl die Kommunikationsanschlüsse als auch die Stromversorgung isoliert. Dieses Modell wird mit einer externen 24-VDC-Versorgung betrieben. Das Gerät hat eine DB9-Buchse auf der RS232/CMOS-Seite und PBT auf der RS422/RS485-Seite. Der RS485-Anschluss hat ein 4-Draht-System mit Signalmasse und kann auch als 2-Draht-Konverter RS232-RS485 mit Signalmasse ausgeführt werden.
