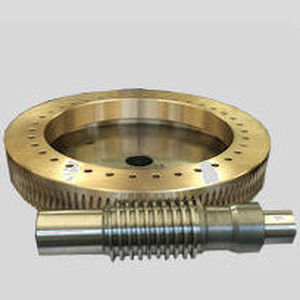

Schneckenradsatz DL

gerade verzahntgeteiltesfür Zahnräder

Die Duplex-Schneckengetriebe der DL-Serie von Renold werden mit zwei unterschiedlichen Steigungen gefertigt. Eine Flanke des Schneckengewindes und die dazugehörige Seite der Radzähne werden mit einer Steigung hergestellt, die andere Flanke und ihre dazugehörigen Radzähne mit einer etwas anderen Steigung. Bei der Schnecke hat das den Effekt, dass ein Schneckengewinde hergestellt wird, dessen Stärke von einem Ende zum anderen zunimmt. Wenn die Schnecke im Eingriff mit dem Schneckenrad in axialer Richtung verschoben wird, kann das Zahnflankenspiel der beiden nach Bedarf eingestellt werden. In der Praxis werden die Getriebe so gefertigt, dass das anfängliche Spiel bei einer bestimmten Distanz im Verhältnis zur Bezugsfläche auf der Schnecke erreicht wird. Die Schnecke kann dann bei Bedarf von dort aus jederzeit innerhalb der Lebensdauer des Getriebes eingestellt werden. Das Duplex-Schneckengetriebe der DL-Serie bietet infolge des geteilten Schneckengetriebe-Designs viele Vorteile. Es besitzt ein kinematisch korrektes Getriebe, das in beide Drehrichtungen laufen kann und auf dem das Zahnflankenspiel stufenlos von einem akzeptablen Maximum bis Null eingestellt werden kann.
