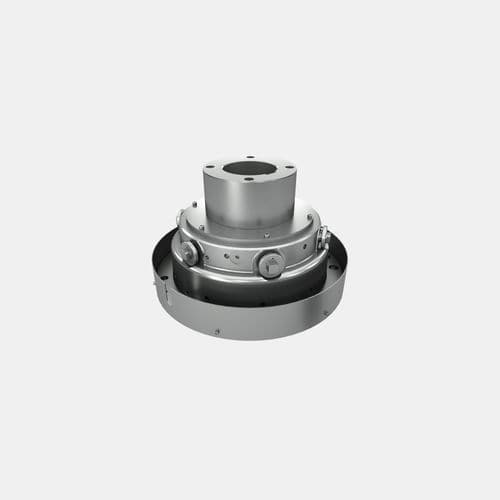

Radial-Lagereinheit EV

AxialAxialdruckmit hoher Drehzahl

RENK Vertikallagereinsätze der Baureihe EV sind speziell für den Einsatz in schnell laufenden Maschinen vertikaler Bauart, wie Pumpen, Gebläse, Turbinen oder Elektromaschinen entwickelt. EVE-Lager werden als kombinierte Druck- und Führungslager mit Radial- und Axialteil, EVF-Lager als reine radiale Führungslager geliefert. Wesentliche Merkmale der EV-Lagereinsätze sind die kippbeweglichen runden RENK RD-Gleitschuhe. Diese werden über Tellerfedern abgestützt und gewährleisten dadurch eine gleichmäßige axiale Lastverteilung. Das Radialteil eines EV-Lagers besteht aus einzeln einstellbaren Radialkippsegmenten. Auf Wunsch werden EV-Lagereinsätze auch mit einem Schmierstoffbehälter der entsprechenden Größe geliefert, wenn nicht das Maschinengehäuse als Schmierstoffbehälter ausgebildet ist oder ein der Maschine angepasster Schmierstoffbehälter eigener Fertigung vorzuziehen ist. In Abhängigkeit von den Betriebsbedingungen kann die Verlustleistung des Lagers abgeführt werden durch natürliche Kühlung des Schmierstoffbehälters, durch zusätzliche Kühlung mittels eines in den Schmierstoffbehälter eingebauten Schlingenrohrkühlers oder durch externe Kühlung des Umlaufschmierstoffes. Merkmale Speziell auf vertikale Anwendungen zugeschnittene Lagerkonstruktion Anpassung der Feder- und Dämpfungseigenschaften durch Einstellbarkeit der Radialkippsegmente Prinzipiell geräusch- und vibrationsarmer Betrieb Effiziente Zustandsüberwachung durch einfache Auswertung der Lagertemperatur Im Paket mit vielen Optionskombinationen verfügbar
