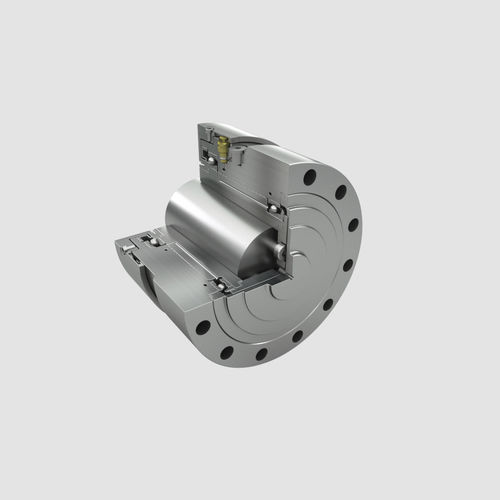

Zahnkupplung HYGUARD®

drehstarrFriktionfür Kraftübertragungen

Überlastsicherungen im Antriebsstrang von Maschinenanlagen haben in erster Linie die Aufgabe wertvolle Investitionsgüter vor Beschädigungen durch unerwartet auftretende Überbeanspruchungen zu schützen. Trotz allem lassen sich Maschinenausfälle durch plötzlich auftretende, unvorhersehbare Überbelastungen nie ganz ausschließen. Ein einziger Schaden jedoch kann die Kosten eines wirksamen Überlastschutzes bereits weit übersteigen. Zur Absicherung solcher Anlagen sind daher nach wie vor entsprechende Sicherheitseinrichtungen erforderlich. Im Bereich des Antriebsstranges sind dies in erster Linie Sicherheitskupplungen, die mittlerweile in einer Vielzahl von Ausführungen angeboten werden. Bei der HYGUARD® hydraulischen Sicherheitskupplung wird das Drehmoment ausschließlich durch Reibung zwischen den hydrostatisch beaufschlagten Flächen von Welle und Nabe übertragen. Sie arbeitet ohne Schlupf, solange das voreingestellte Drehmoment nicht überschritten wird. Übersteigt das Drehmoment diesen Wert, erfolgt die unmittelbare Abschaltung durch blitzschnellen Abbau des hydrostatischen Druckes. Der Zeitaufwand für die Wiederinbetriebnahme ist gering. Das System ist lediglich erneut unter Druck zu setzen. Merkmale Übertragung hoher Drehmomente auf kleinem Raum Drehsteif-gelenkige Wellenverbindungen in Verbindung mit Bogenzahn-Kupplungen® Überlastschutz mit einstellbarer Drehmomentbegrenzung Auslösegenauigkeit von +/- 7-10 % Konstantes Auslösemoment über die gesamte Betriebsdauer Keine Betriebsunterbrechung durch Materialermüdung, geringe Stillstandskosten Schnellste Wiederinbetriebnahme Keine kostenintensive Ersatzteilhaltung
