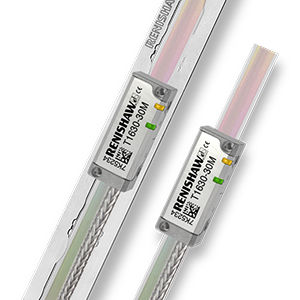

Inkrementaler Lineargeber TONiC™ UHV RTLC20

optischkontaktlosanalog

Was ist TONiC UHV? Mit TONiC UHV lässt sich das extrem kompakte, berührungslose Messsystem von Renishaw bei UHV-Anwendungen einsetzen, wobei Anwender von einer verbesserten Bewegungsführung profitieren. TONiC bietet Geschwindigkeiten bis 10 m/s und, in Verbindung mit dem Ti Interface, Auflösungen bis 1 nm sowohl für lineare als auch rotatorische Anwendungen. TONiC Systeme lassen sich dank großzügiger Einstelltoleranzen und Kalibrierung per Knopfdruck schnell und einfach installieren. Die dynamische Signalverarbeitung von TONiC gewährleistet eine verbesserte Signalstabilität mit einem extrem geringen zyklischen Fehler von typischerweise <±30 nm zur Erzielung einer überragenden Regelgüte. Was ist ein RTLC20 Maßband? RTLC20 ist ein Maßband aus Edelstahl mit einer Teilungsperiode von 20 µm und einer vom Anwender wählbaren IN-TRAC Referenzmarke. Es besitzt eine Genauigkeit von ±5 µm/m und ist in Längen bis 10 m erhältlich. Zwei Montagemöglichkeiten sind verfügbar, die beide eine unabhängige thermische Ausdehnung erlauben und die Vorteile eines flexiblen Maßbands bieten. RTLC20 kann mit dem revolutionären FASTRACK™ Maßband-Trägersystem verwendet werden. Mit diesem System können Führungsschienen schnell und einfach ganz ohne Befestigungsbohrungen verlegt werden. Ein Abstandsstück wird entfernt und das Maßband dann in die Führungsschiene eingeführt. RTLC20-S wird mit der selbstklebenden Rückseite auf dem Untergrund verlegt. Der spezielle Kleber gewährleistet eine vom Installationsuntergrund unabhängige Maßbandausdehnung. Zum Abschluss der Installation werden beide Maßbandtypen an einem Punkt zur Festlegung einer Bezugsposition mit einer Klemme fixiert.
