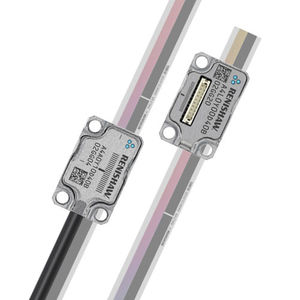

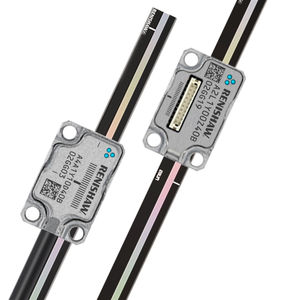

Inkrementaler Lineargeber ATOM DX™ RTLF

optischkontaktlosmit Digitalausgang

ATOM DX - Définition La série de codeur ATOM DX regroupe les plus petits codeurs optiques incrémentaux de Renishaw avec sortie numérique directement de la tête de lecture. Il donne des données de positionnement, assure une interpolation interne et comporte une optique de filtrage, le tout dans un boîtier miniature. Vous pouvez accéder à des informations détaillées par l'Outil de diagnostic avancé ADTi-100 et le logiciel ADT View pour effectuer des diagnostics sur site, rechercher des pannes et optimiser la configuration des codeurs même pour les applications les plus exigeantes. Le codeur ATOM DX offre aussi des résolutions pouvant descendre jusqu'à 2,5 nm ainsi qu'une vaste gamme de configurations. L'ATOM DX est décliné en versions câblée et sortie supérieure avec des options de règle à pas de 20 ou 40 µm. Règle RTLF – Définition La RTLF est une flexible souple en acier inoxydable bas profil dotée d'une marque de référence que le client peut sélectionner. Deux niveaux de précision sont disponibles : règle à pas standard de 40 µm avec précision de ±15 µm/m, et règles hautes spécifications à pas de 20 µm et 40 µm avec précision de ±5 µm/m. Toutes les règles peuvent être fournies en longueurs de jusqu'à 10 m. La RTLF-S se pose sur le substrat au moyen d'un ruban adhésif fixé au dos. Cet adhésif est formulé de manière à permettre une dilatation de la règle indépendante de la dilatation du substrat. Pour achever l'installation, la règle est fixée en un seul point pour donner une position de référence.
