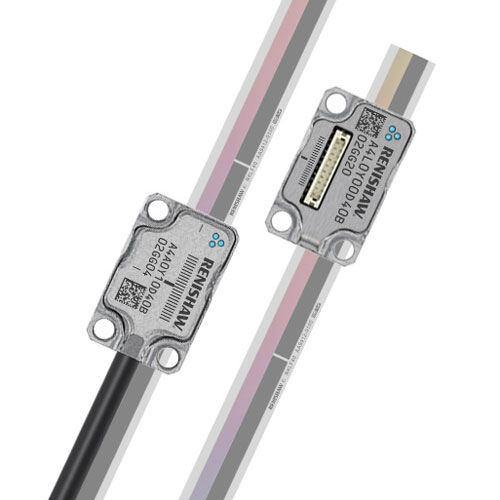

Inkrementaler Lineargeber ATOM DX™ RKLF

optischkontaktlosmit Digitalausgang

Was ist ATOM DX? ATOM DX ist das kleinste optische Inkremental-Messsystem von Renishaw. Es bietet digitale Ausgangssignale in Auflösungen von bis zu 2,5 Nanometern direkt vom Abtastkopf. Positionsmessung, integrierte Interpolation und Filteroptik sind in ein und demselben Miniaturmesssystem untergebracht. Das optionale Advanced Diagnostic Tool ADTi‑100 und die Software ADT View bieten detaillierte Diagnoseinformationen für die sofortige Fehlererkennung und helfen bei einer optimalen Installation des Messsystems selbst bei schwierigsten Anwendungen. Das ATOM DX Messsystem bietet Auflösungen bis nur 2,5 nm mit zahlreichen Konfigurationsmöglichkeiten. ATOM DX wird in Varianten mit seitlichem Kabelausgang und oberem „Top Exit“-Ausgang sowie Maßverkörperungen mit wahlweise 20 µm oder 40 µm Teilungsperiode angeboten. Was ist ein RKLF Maßband? RKLF ist ein schmales, flaches Maßband aus Edelstahl mit einer inkrementellen 20 µm und 40 µm Teilungsperiode und vom Anwender wählbaren Referenzmarken. Es besitzt eine Genauigkeit von ±5 µm/m und ist in Längen bis 10 Meter (> 10 m auf Anfrage) erhältlich. Das RKLF ist thermisch am Installationsuntergrund fixiert. Damit liefert es eine bessere Messleistung aufgrund der festen Verbindung der Maßbandenden mit dem Installationsuntergrund. Das flexible RKLF40 Maßband eignet sich auch für Teilkreismessungen, da es dank seines dünnen Profils um eine Trommel, Welle oder einen Bogen mit einem minimalen Radius von 26 mm gelegt werden kann.
