Inkrementaler Lineargeber ATOM DX™ RCLC linear

optischkontaktlosmit Digitalausgang

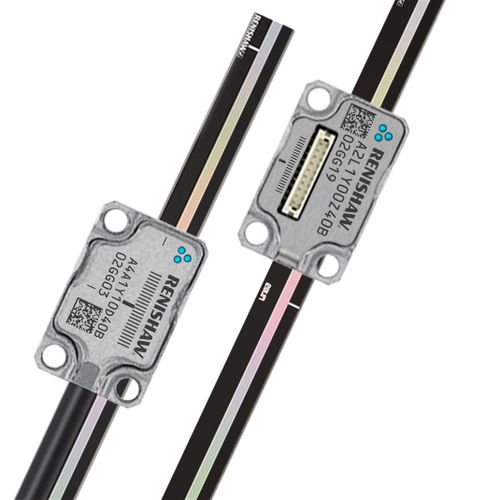

Was ist ATOM DX? ATOM DX ist das kleinste optische Inkremental-Messsystem von Renishaw. Es bietet digitale Ausgangssignale in Auflösungen von bis zu 2,5 Nanometern direkt vom Abtastkopf. Positionsmessung, integrierte Interpolation und Filteroptik sind in ein und demselben Miniaturmesssystem untergebracht. Das optionale Advanced Diagnostic Tool ADTi‑100 und die Software ADT View bieten detaillierte Diagnoseinformationen für die sofortige Fehlererkennung und helfen bei einer optimalen Installation des Messsystems selbst bei schwierigsten Anwendungen. Das ATOM DX Messsystem bietet Auflösungen bis nur 2,5 nm mit zahlreichen Konfigurationsmöglichkeiten. ATOM DX wird in Varianten mit seitlichem Kabelausgang und oberem „Top Exit“-Ausgang sowie Maßverkörperungen mit wahlweise 20 µm oder 40 µm Teilungsperiode angeboten. Was ist ein RCLC Maßstab? RCLC ist ein Glasmaßstab, der in Längen bis 130 mm mit einer inkrementellen Teilungsperiode von entweder 20 µm oder 40 µm angeboten wird. RCLC bietet eine Gesamtgenauigkeit von ±3 µm und ist mit zwei Referenzmarken versehen: eine in der Maßstabsmitte und eine am Verfahrwegende. Die Auswahl erfolgt durch die Ausrichtung des Abtastkopfes zum Maßstab. Das RCLC wird mit der selbstklebenden Rückseite auf dem Untergrund befestigt. Der spezielle Kleber gewährleistet eine vom Installationsuntergrund unabhängige Maßstabsausdehnung.
