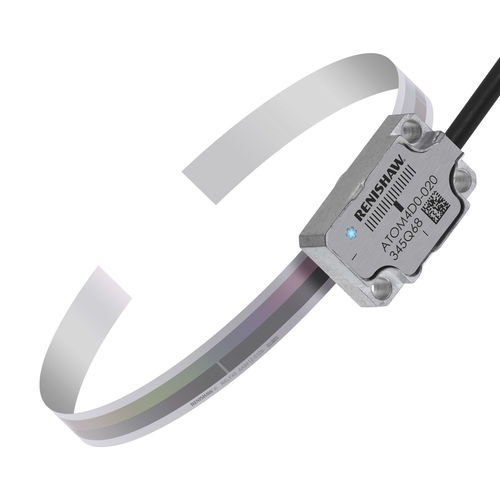

Inkrementaler Lineargeber ATOM™ RKLF

optischkontaktlosanalog

Was ist ATOM? ATOM ist das inkrementelle Miniaturmesssystem für die berührungslose, optische Weg- und Winkelmessung von Renishaw. Sein innovatives Design verbindet Größenvorteile mit herausragender Signalstabilität, Verschmutzungstoleranz und Zuverlässigkeit. Diese Kombination ist auf dem Markt einzigartig und bedeutet einen enormen Fortschritt hinsichtlich der Leistung und Zuverlässigkeit von Miniaturmesssystemen. ATOM wird in der Ausführung mit hochflexiblem Kabel sowie als FPC-Variante mit Maßverkörperungen mit wahlweise 20 µm oder 40 µm Teilungsperiode angeboten. Eine Reihe von Interface-Einheiten steht zur Verfügung, darunter das Ri Standard-Interface, das hochleistungsfähige Ti und das kompakte, offene ACi Interface. Was ist ein RKLF Maßband? RKLF ist ein schmales, flaches Maßband aus Edelstahl mit einer inkrementellen 20 µm und 40 µm Teilungsperiode und vom Anwender wählbaren Referenzmarken. Es besitzt eine Genauigkeit von ±5 µm/m und ist in Längen bis 10 Meter (> 10 m auf Anfrage) erhältlich. Das RKLF ist thermisch am Installationsuntergrund fixiert. Damit liefert es eine bessere Messleistung aufgrund der festen Verbindung der Maßbandenden mit dem Installationsuntergrund. Das flexible RKLF40 Maßband eignet sich auch für Teilkreismessungen, da es dank seines dünnen Profils um eine Trommel, Welle oder einen Bogen mit einem minimalen Radius von 26 mm gelegt werden kann.
