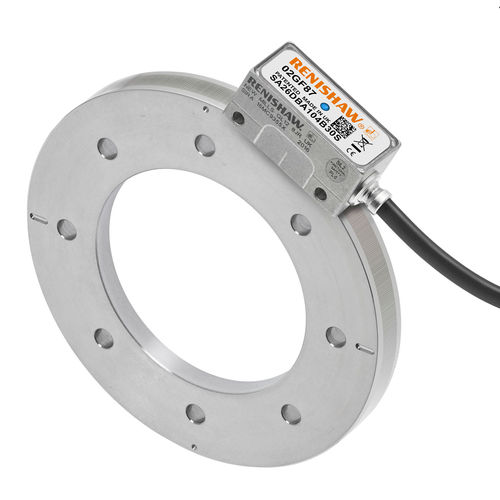

Absoluter Drehgeber RESOLUTE™ FS REXA30

optischkontaktlosDRIVE-CLiQ

Was ist RESOLUTE FS? RESOLUTE FS (Funktionale Sicherheit) ist ein absolutes, berührungsloses Messsystem mit einer feinen Teilungsperiode, hervorragender Verschmutzungstoleranz und einer eindrucksvollen Spezifikation, und stellt im Bereich der Positionsbestimmung eine bahnbrechende Neuerung dar. Es ist das weltweit erste Absolut-Messsystem mit einer 29-Bit-Auflösung bei Drehzahlen von 7 500 min-1. Mit einem extrem geringen zyklischen Fehler und reduziertem Rauschen (Jitter) übertrifft dieses Winkelmesssystem jedes andere Messsystem seiner Klasse. Zertifiziert nach SIL2 und PLd zur Verwendung in funktionalen Sicherheitsanwendungen. Was ist ein REXA30 Ring? REXA30 ist ein nahtloser Edelstahlring mit einer direkt am Außendurchmesser aufgebrachten absoluten Teilungsperiode von 30 µm. Dank seines größeren Querschnitts können sämtliche Installationsfehler mit Ausnahme der Exzentrizität gemindert werden, die sich leicht mithilfe des Durchschnittsergebnisses zweier Resolute Abtastköpfe korrigieren lässt. Der Messring weist eine installierte Gesamtgenauigkeit von bis zu ±1 Winkelsekunde, keine Kupplungsverluste und eine herausragende Wiederholgenauigkeit auf. REXA30 ist in verschiedenen Größen (Ø52 mm bis Ø417 mm) erhältlich, die alle durch den großen Innendurchmesser eine flexible Integration ermöglichen. Die berührungslose Funktionsweise verhindert Umkehrspiel, Wellentorsion und andere mechanische Hysteresefehler, die bei gekapselten Systemen üblich sind.
