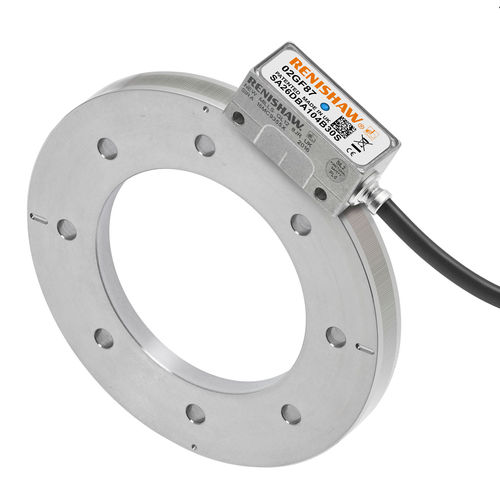

Absoluter Drehgeber RESOLUTE™ FS RESA30

optischkontaktlosDRIVE-CLiQ

Was ist RESOLUTE FS? RESOLUTE FS (Funktionale Sicherheit) ist ein absolutes, berührungsloses Messsystem mit einer feinen Teilungsperiode, hervorragender Verschmutzungstoleranz und einer eindrucksvollen Spezifikation, und stellt im Bereich der Positionsbestimmung eine bahnbrechende Neuerung dar. Es ist das weltweit erste Absolut-Messsystem mit einer 29-Bit-Auflösung bei Drehzahlen von 18 300 min-1. Mit einem extrem geringen zyklischen Fehler und reduziertem Rauschen (Jitter) übertrifft dieses Winkelmesssystem jedes andere Messsystem seiner Klasse. Zertifiziert nach SIL2 und PLd zur Verwendung in funktionalen Sicherheitsanwendungen. Was ist ein RESA30 Ring? RESA30 ist ein nahtloser Edelstahlring mit direkt auf dem Außendurchmesser aufgebrachter Absolutcodierung. Zwei Versionen sind in einer Vielzahl verschiedener Größen (Ø52 mm bis Ø550 mm) erhältlich. Messringe mit ‚A‘-Sektion, die eine beeindruckende installierte Genauigkeit bieten, besitzen ein Konusmontagesystem, das weniger enge Fertigungstoleranzen voraussetzt und Exzentrizität beseitigt. Dünne Messringe mit ‚B‘-Sektion, die über eine geringe Trägheit und Masse verfügen, sind ebenfalls erhältlich. Beide Messringausführungen verfügen über einen großen Innendurchmesser zur flexiblen Integration. Die berührungslose Funktionsweise verhindert Umkehrspiel, Wellentorsion und andere mechanische Hysteresefehler, die bei gekapselten Systemen üblich sind.
