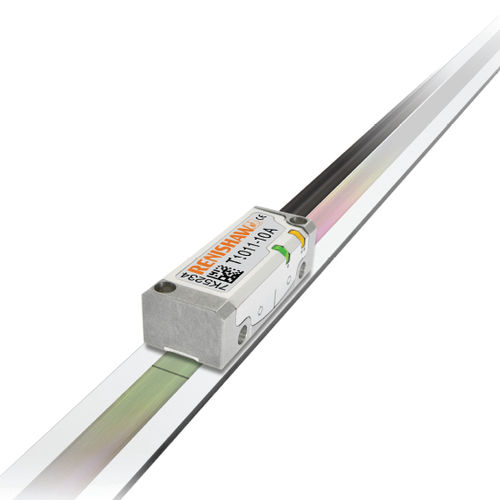

Inkrementaler Lineargeber TONiC™ RELM20

optischkontaktlosanalog

Was ist TONiC? TONiC ist das extrem kompakte, berührungslose Messsystem von Renishaw, das Geschwindigkeiten bis 10 m/s und, in Verbindung mit dem Ti Interface, Auflösungen bis 1 nm sowohl für lineare als auch rotatorische Anwendungen bietet. TONiC Systeme lassen sich dank großzügiger Einstelltoleranzen und Kalibrierung per Knopfdruck schnell und einfach installieren. Die dynamische Signalverarbeitung von TONiC gewährleistet eine verbesserte Signalstabilität mit einem extrem geringen zyklischen Fehler von typischerweise <±30 nm zur Erzielung einer überragenden Regelgüte. Was ist ein RELM20 Maßband? RELM20 ist ein Maßstab aus ZeroMet™, einer Legierung aus Nickel und Eisen mit geringer thermischer Ausdehnung. Er besitzt eine Teilungsperiode von 20 µm. Er ist mit Glasmaßstäben mit feiner Teilungsperiode vergleichbar und bietet eine Gesamtgenauigkeit (einschließlich Steigung und Linearität) von unter ±1 μm bei einer Länge von 1,5 m. ZeroMet besitzt einen thermischen Ausdehnungskoeffizienten von 0,75 ±0,35 μm/m/°C bei 20 °C. Konstrukteure können zwischen speziellem Klebeband oder Montageklammern wählen, je nach Anforderung. Beide Montagemethoden erlauben eine vom Untergrund unabhängige thermische Ausdehnung.
