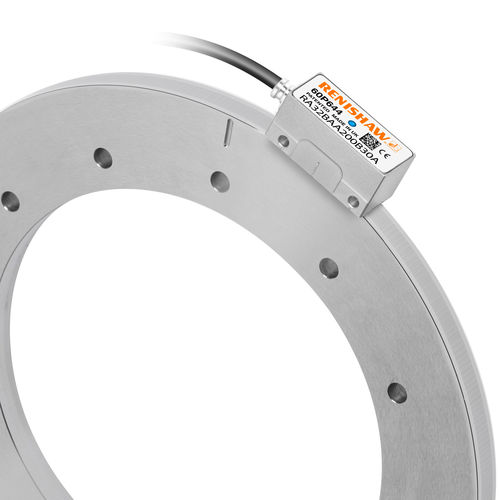

Absoluter Drehgeber RESOLUTE™ REXA30

optischkontaktlosIP64

Was ist RESOLUTE? RESOLUTE ist ein berührungsloses Absolut-Messsystem mit einer feinen Teilungsperiode, hervorragender Verschmutzungstoleranz und einer eindrucksvollen Spezifikation, und stellt im Bereich der Positionsbestimmung eine bahnbrechende Neuerung dar. Es ist das weltweit erste Absolut-Messsystem mit einer 32-Bit-Auflösung bei Drehzahlen von 36.000 min-1. Mit einem extrem geringen zyklischen Fehler und reduziertem Rauschen (Jitter) übertrifft dieses Winkelmesssystem jedes andere Messsystem seiner Klasse. Was ist ein REXA30 Ring? REXA30 ist ein nahtloser Edelstahlring mit einer direkt am Außendurchmesser aufgebrachten absoluten Teilungsperiode von 30 µm. Dank seines größeren Querschnitts können sämtliche Installationsfehler mit Ausnahme der Exzentrizität gemindert werden, die sich leicht mithilfe des Durchschnittsergebnisses zweier Resolute Abtastköpfe korrigieren lässt. Der Messring weist eine installierte Gesamtgenauigkeit von bis zu ±1 Winkelsekunde, keine Kupplungsverluste und eine herausragende Wiederholgenauigkeit auf. REXA30 ist in verschiedenen Größen (Ø52 mm bis Ø417 mm) erhältlich, die alle durch den großen Innendurchmesser eine flexible Integration ermöglichen. Die berührungslose Funktionsweise verhindert Umkehrspiel, Wellentorsion und andere mechanische Hysteresefehler, die bei gekapselten Systemen üblich sind.
