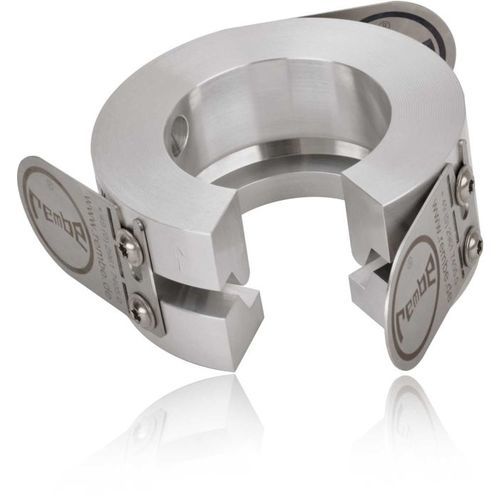

Halterung für Berstscheibe IG

MetallFlansch

Das einzigartige Design des Berstscheibenhalters IG garantiert immer das richtige Einsetzen der Berstscheibe. Die Abdichtung wird durch eine vollmetallische Klemmung sichergestellt. So wird die Berstscheibe nicht beschädigt und kann auch nach einem Ausbau, z. B. im Rahmen einer Inspektion, wieder verwendet werden. Der Berstscheibenhalter IG ist ein Schrägsitzhalter für zugbelastete Berstscheiben. Die 30° schräge Sitzfläche der Berstscheibe dichtet die Bersteinheit optimal ab. Das Auslassteil ist mit einem leichten Radius versehen, an den die Berstscheibe angepasst wird. Dies führt zu einem perfekten Sitz der Berstscheibe und fördert ein optimales Öffnungsverhalten. Pfeile am Halter kennzeichnen die Durchfluss-/Abblaserichtung. Weitere konstruktive Maßnahmen wie Nut und Feder, Vor- und Rücksprung verhindern zusätzlich eine seitenverkehrte Installation. Ein unbezahlbarer Vorteil ist die Montage ohne spezielle Drehmomentvorgabe. Dies erleichtert die Auswahl der geeigneten Dichtungen zwischen Halter- und Flanschdichtflächen, die kundenseitig vorzusehen sind. Die einfache Handhabung macht aufwändige Vormontagehalter überflüssig. Vorteile - Hohe Dichtigkeit durch Vollmetallabdichtung. - Einfache Montage. - Passend für alle Standardflanschgrößen, Sonderkonstruktionen möglich. - Erhältlich in verschiedensten Materialien.
