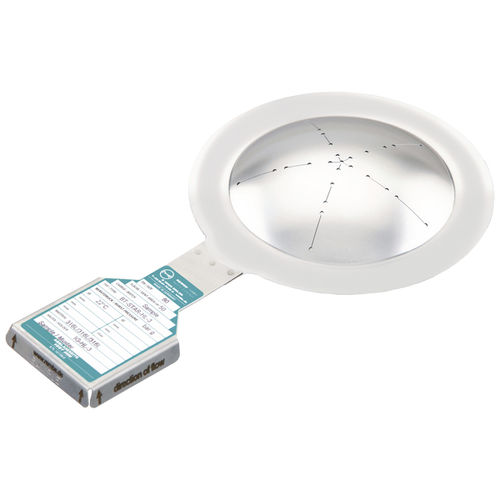

Zugbelastete Berstscheibe STAR

MetallNiederdruckHochdruck

Die dreiteilige STAR kommt vor allem bei Anwendungen mit niedrigem bis hohem Berstdruck, insbesondere in der Öl- und Gasindustrie, Petrochemie und Chemie, bei Flüssiggasanwendungen und Prozessen mit Wechseldruck zum Einsatz. Der Arbeitsdruck beträgt bis zu 80 %* des minimalen Berstdrucks. Engste Ansprechtoleranzen von +/- 5 % sind möglich. Bei Anwendung mit einem Berstdruck von unter 1 bar kann die STAR direkt zwischen Flansche installiert werden. Das angewandte Fertigungsverfahren garantiert auch bei höchsten Drücken ein fragmentationsarmes Öffnungsverhalten. Die STAR öffnet sternförmig und damit flacher als andere Berstscheiben. Die integrierte Vakuumstütze sorgt für eine hohe Vakuumbeständigkeit. Die STAR besteht aus drei Metalllagen: einem Oberteil, einer Dicht- membran und einer integrierten Vakuumstütze. Da das empfindliche Berstelement nicht mit den Prozessmedien in Berührung kommt, kann es aus verschiedensten Materialien hergestellt werden. Das macht die STAR zu einer kostengünstigen Lösung, selbst für besonders korrosive Betriebsbedingungen. Eine metallische Dichtmembran sorgt für eine hohe Dichtigkeit der Berstscheibe, wodurch das Risiko für ein Entweichen der Prozessmedien unter normalen Prozessbedingungen minimiert ist. Außerdem gewährleistet der Einsatz des metallischen Dichtteils eine langfristige Robustheit und hohe Leistungsfähigkeit der Berstscheibe auch bei rauen Prozessmedien. Die integrierte Vakuumstütze garantiert hohe Vakuumbeständigkeit. Die Materialien dieser Berstscheibe sind vollständig kundenspezifisch anpassbar, um Anforderungen an den Prozess und das Budget bestmöglich zu erfüllen.
