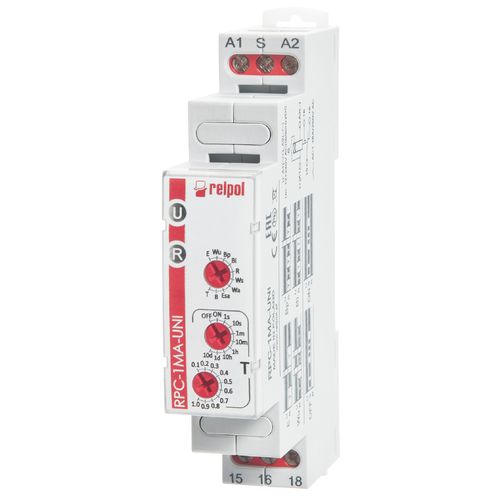

Einschaltverzögerungstimer RPC-MA series

UnzeitigMultifunktionHutschienen

Multifunktionales Zeitrelais 10 verschiedene Funktionen ausführen. Verfügt über 8 Zeitbereiche. Material der Kontakte AgSnO2. Maximale Verbindungsleistung AC1: 1P - 4000 VA, 2P - 2000 VA Technische Daten Anzahl und Art der Kontakte : 1 Schaltkontakt ; 2 Schaltkontakte Nenn-Eingangsspannung 50/60 Hz AC AC: 50/60 Hz AC/DC Zeiträume OFF - dauerhafte Abschaltung; ON - dauerhafte Einschaltung 1 s ❸; 10 s; 1 min.; 10 min.; 1 h; 10 h; 1 d; 10 d Zeiteinstellung stufenlos - (0,1...1) x Zeitbereich (gilt nicht für Bereich ON / OFF)  ausgeführte Funktionen: • E    - Einschaltverzögerung. • Wu - Einschalten für die eingestellte Zeit • Bp  - symmetrischer zyklischer Betrieb, beginnend mit einer Unterbrechung. • Bi   - Symmetrischer zyklischer Betrieb ab dem Einschalten. • R    - Abschaltverzögerung, gesteuert durch Kontakt S. • Ws - Einmaliges Einschalten für die eingestellte Zeit, ausgelöst durch Schließen des Steuerkontakts S • Wa - Einschalten für die eingestellte Zeit, ausgelöst durch Öffnen des Steuerkontakts S • Esa - Ein- und Ausschaltverzögerung, gesteuert durch Kontakt S. • B    - zyklischer Betrieb, gesteuert durch das Schließen des Steuerkontakts S. • T - Impulserzeugung über 0,5 s nach Ablauf der Zeit T
