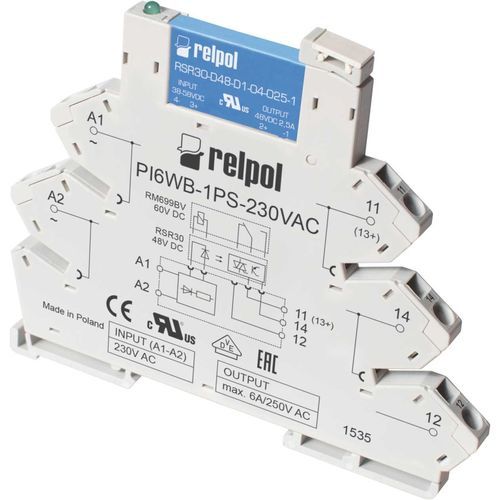

Statisches Relais / 24 VDC PIR6WB-1PS series

ACMiniaturschmal

Ausgänge: Kontakte 1CO Triac, Transistor; Belastbarkeit je nach Ausgang; DC- oder AC/DC-Eingangsspannung; Breite 6,2 mm; für 35-mm-Schiene; (Set: Sockel PI6W-1PS + Relais RM699BV oder RSR30)  Das Schnittstellenrelais PIR6WB-1PS -... besteht aus: - Sockel PI6WB-1PS mit Schraubklemmen, mit Elektronik  - elektromagnetisches Miniatur-Schaltrelais RM699BV oder Halbleiterrelais RSR30 Ausgangs-Steuerkreis (RM699BV) - daten der kontakte Anzahl und Art der Kontakte   1CO [R]; 1CO[R01]  Nenn-/Maximalspannung der Kontakte  (AgSnO2)   400 V AC / 250 V DC  Nennlaststrom (AgSnO2)   AC1: 6 A /250 V AC;  DC1: 6 A /24 V DC;  0,15 A/250 V DC Ausgangs-Steuerkreis (RSR30) – Daten des Ausgangs  stetiger Nennstrom des Ausgangs    Triac (T) AC1: 1A   Transistor (C)  DC1: 1A   Transistor (O) DC1: 2A   Eingangs-Steuerkreis Nennspannung 50/60 Hz AC: 230 V;   DC: 6, 12, 24, 36, 48, 60 V AC: 50/60 Hz AC/DC: 24, 42, 115, 230 V Andere daten Schaltlebensdauer in der Kategorie  AC1      >0,5 x 105  6 A, 250 V AC  Mechanische Lebensdauer (Zyklen)   >107 Das Schnittstellenrelais PIR6WB-1PS besteht aus einem Universalsockel PI6W-1PS und einem elektromagnetischen Miniatur-Schaltrelais RM699BV oder einem Halbleiterrelais RSR30. Der Hauptvorteil des Schnittstellenrelais PIR6WB-1PS besteht in der optimalen Kombination von elektrischen Parametern mit hoher Verarbeitungsqualität und einfacher Montage. Das Gerät ermöglicht die Zusammenarbeit mit einem Kammverbinder des Typs ZG20, so dass die Überbrückung gemeinsamer Ein- oder Ausgangssignale kein Problem darstellt. Durch den eingebauten Entstörfilter ist das Schnittstellenrelais PIR6WB-1PS für lange Steuerleitungen geeignet.
