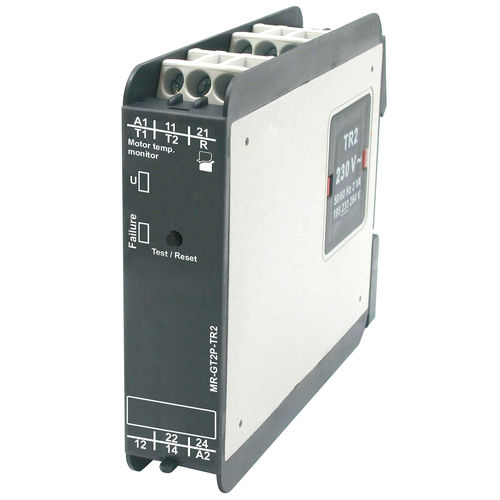

Temperaturüberwachungsrelais MR-GT2P-TR2

2NO/NFfür Elektromotorfür DIN-Schiene

Überwachung der Motortemperatur Daten des Messkreises  Funktionen Überwachung der Motorwicklungstemperatur (max. 6 PTC) mit Fehlerspeicher - Auswahl der Temperaturfühler nach DIN 44081 - Relais ausgestattet mit Taste Test/Reset Statusanzeige des Relais  mit LEDs Messkreis : • klemmen T1-T2 • Anfangswiderstand < 1,5 kΩ • Reaktionswert des Relais in der Position OFF: ≥ 3,6 kΩ • Abfallwert des Relais in der Position ON: ≤ 1,8 kΩ Eingangskreis Versorgungsspannung U 12 … 400 V AC; klemmen A1-A2  - abhängig vom gewählten Transformator TR2   Betriebsbereich der Versorgungsspannung  2,0 VA / 1,5 W Nennfrequenz gemäß den Spezifikationen des Speisetransformators TR2 Ausgangskreis  Anzahl und Art der Kontakte  2P - Schaltkontakte Nennlaststrom AC1  5 A / 250 V AC Maximale Anschlussleistung AC1 1 250 VA Daten der Isolierung Nennstoßspannung 4 000 V AC Überspannungskategorie III wg PN-EN 60664-1 Verschmutzungsgrad der Isolierung 3 wg PN-EN 60664-1
