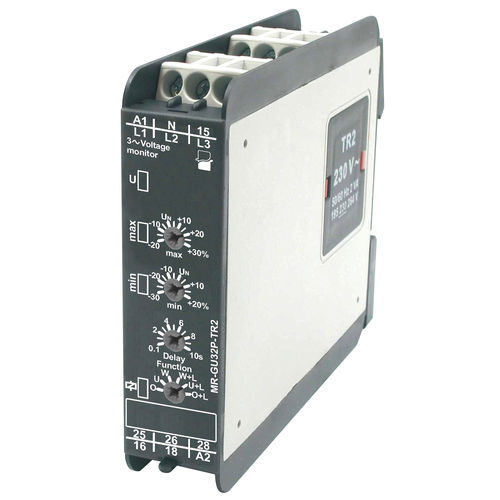

Spannungsüberwachungsrelais MR-GU3M2P-TR2

Phasenfolge2NO/NFdreiphasig

Spannungsüberwachung in drei Phasen  Daten des Messkreises  Funktionen UNDER, UNDER+SEQ, WIN, WIN+SEQ Überwachung von Phasenfolge und Phasenverlust sowie Asymmetrie Einstellen der Abschaltverzögerung Einstellbereiche der Verzögerungszeit  Abschaltverzögerung (0,1...10 s) Statusanzeige des Relais  mit LEDs Messkreis: • klemmen (N)-L1-L2-L3 • Messgröße AC sinus, 48...63 Hz • Messeingang 3(N)~ 400/230 V • Überlastungsfähigkeit 3(N)~ 600/346 V • Schaltschwelle max: 0,8 < Un < 1,3  min.: 0,7 < Un < 1,2 • Asymmetrie einstellbar 5...25% Eingangskreis Versorgungsspannung U 12 … 400 V AC; klemmen A1-A2  - abhängig vom gewählten Transformator TR2   Nennleistungsaufnahme 2,0 VA / 1,5 W Nennfrequenz gemäß den Spezifikationen des Speisetransformators TR2 Ausgangskreis  Anzahl und Art der Kontakte  2P - Schaltkontakt Nennlaststrom AC1 5 A / 250 V AC Maximale Anschlussleistung AC1 1 250 VA Daten der Isolierung   Nennstoßspannung 4 000 V AC Überspannungskategorie III wg PN-EN 60664-1 Verschmutzungsgrad der Isolierung  3 wg PN-EN 60664-1
