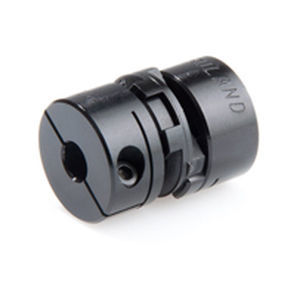

Oldham-Kupplung

ScheibenWellemit Drehmomentmessung

Oldham-Kupplungen sind ideal, wenn ein hoher Grad an Parallelversatz vorhanden ist, der Zugang zur Montage eingeschränkt ist und eine elektrische Isolierung erforderlich ist. Ihre Konstruktion aus Naben aus Aluminiumlegierung und Mittelscheibe aus Nylon oder Acetal ermöglicht eine separate Montage der Naben auf den Wellen und ein einfaches Einrasten mit der Mittelscheibe bei der Montage, wenn die Wellenbewegung eingeschränkt ist. Darüber hinaus kann die Oldham-Kupplung aufgrund der Konstruktion der Mittelscheibe als Drehmomentbegrenzer oder Überlastvorrichtung fungieren. Zu den technischen Merkmalen gehören: Spielfrei mit Acetalscheibe Hohe Parallelverlagerungsfähigkeit Elektrisch isolierte Scheiben wirken wie eine mechanische Sicherung, die Schäden an anderen Bauteilen verhindert Temperaturbereich Acetal-Scheibe: -23ºC bis +65ºC. Nylon-Scheibe: -23 ºC bis +54 ºC. Acetal-Scheiben bieten eine hohe Torsionssteifigkeit Nylon-Scheiben bieten Vibrations- und Stoßdämpfung
