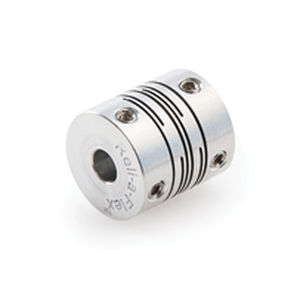

Elastische Kupplung Reli-a-Flex™

Balgfür KraftübertragungenWelle

Reli-a-Flex™ Wellenkupplungen (Trägerkupplungen) Reli-a-Flex™ Kupplungen: Die Reli-a-Flex™-Reihe flexibler Wellenkupplungen, auch als Balkenkupplung bekannt, ist eine einteilige Konfiguration aus einer Aluminiumlegierung (7075-T6), die intern bei Reliance entwickelt wurde, um eine sehr gleichmäßige Bewegungsübertragung, hohe Torsionssteifigkeit, geringe Lagerbelastung und lange Lebensdauer zu gewährleisten. Das Schlitzmuster wurde nach monatelangen Analysen und Tests entwickelt, um ein optimales Gleichgewicht zwischen Spielfreiheit, Torsionssteifigkeit und geringer Lagerbelastung zu erreichen und gleichzeitig eine Lebensdauer von über 50.000.000 Zyklen bei Nennlast und 80 % Versatz zu erzielen. Mit zwei Sätzen identischer Schlitze ist die Reli-a-Flex™ elastische Balkenwellenkupplung durch ihre Konstruktion geschwindigkeitskonstant und kann winkligen, parallelen und axialen Versatz aufnehmen. Unsere Reli-a-Flex™-Kupplungen sind in Größen von 6 bis 25 mm Durchmesser und mit zulässigen Drehzahlen von bis zu 70.000 U/min erhältlich und bieten ein sehr zuverlässiges einteiliges Kupplungsdesign, das der Leistung einer Balgkupplung nahe kommt. Auch für Kunden, die eine modifizierte oder komplett maßgeschneiderte Reli-a-Flex™ flexible Balkenkupplung benötigen, hat Reliance ein einzigartiges computergestütztes Design- und Leistungsvorhersagetool entwickelt. Dieses Tool ermöglicht es unseren Ingenieuren, schnell mit verschiedenen Kupplungskonfigurationen zu experimentieren und eine Kupplung zu entwerfen, die entweder Platzbeschränkungen oder Leistungsanforderungen erfüllt.
