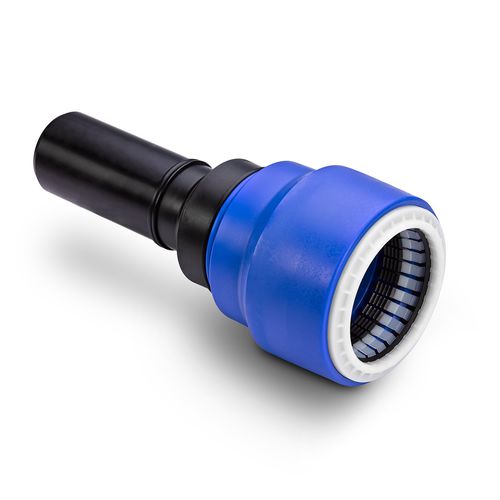

Hydraulikanschluss REINOGRIP

SchnellPEflexibel

Mit den REINOGRIP Reduzierungen können Sie schnell und sicher auf einen anderen Durchmesser in Ihrem Druckrohrsystem springen. Dadurch sparen Sie wertvolle Zeit und Montagekosten. Selbst ohne Innendruck bietet die Kupplung ausreichenden Längskraftschluss. Sie können zwischen den Versionen mit einer und zwei Kupplungen wählen, um so noch flexibler Ihr Rohrsystem zu gestalten. Allgemeine Vorbemerkung Die anzubietenden Formteile müssen aus Material entsprechend der PE100+ Association hergestellt sein und hinsichtlich Dimensionen, Toleranzen und Güteanforderungen der DIN EN 12201 entsprechen. Der Nachweis der Herstellung auf Basis eines Qualitätssicherungssystems nach DIN EN ISO 9001 ist zu erbringen. Für alle Formteile ist ein Zeugnis nach DIN EN 10204 vom Hersteller vorzulegen. Der Formteilkörper muss im Spritzgießverfahren alternativ auch bei aufwändigeren Strukturen aus einem Stück homogenen Halbzeugs hergestellt sein, um die erforderliche Verstärkung und somit hohe Stabilität des Formteils zu gewährleisten. Aus Wickelstab hergestellte Halbzeuge oder andere nachträglich aufgebrachte Verstärkungen sind nicht zulässig. Die zugfesten Steckverbindungen müssen Grip-Elemente mit jeweils mindestens 5 Grip-Zähnen aus hochfestem Kunststoff aufweisen, die auf federgelagerten Haltern angeordnet sind. Durch einen Elastomer-Ring muss die Selbstaktivierung des Grips gewährleistet sein. Am Eingang der Steckverbindung muss ein Elastomer-Profilring als Abstreifer angeordnet sein, der das Eindringen von Schmutz verhindert. Es muss eine druckdichte Lippendichtung System 3S in Trinkwasserqualität als Medienabdichtung eingebaut sein.
