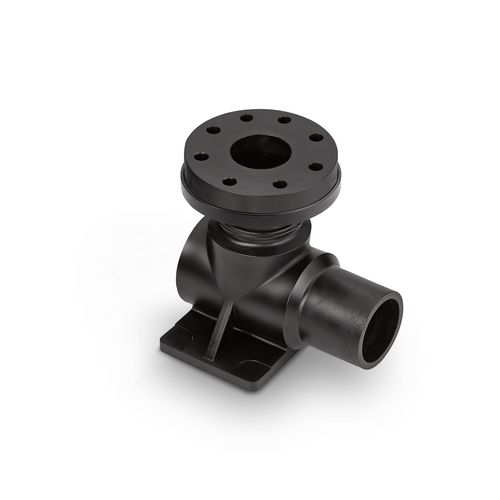

Hydraulikanschluss Duckfoot

Flansch90°-WinkelISO

Für den Anschluss von Hydranten abseits oder am Ende einer Leitung bietet sich ein Fußbogen an. Der Fußbogen ist DVGW zertifiziert und voll druckklassengerecht aufgebaut. Er kann mit Flansch‑, BAIO®- oder Spitzendeanschluss geliefert werden und ist zudem als Variante mit REINOGRIP Steckkupplungen verfügbar. Die anzubietenden Formteile müssen aus Material entsprechend der PE100+ Association hergestellt sein und hinsichtlich Dimensionen, Toleranzen und Güteanforderungen der DIN EN 12201 entsprechen. Der Nachweis der Herstellung auf Basis eines Qualitätssicherungssystems nach DIN EN ISO 9001 ist zu erbringen. Für alle Formteile ist ein Zeugnis nach DIN EN 10204 vom Hersteller vorzulegen. Der Formteilkörper inklusive Standfuß muss im Spritzgießverfahren alternativ auch bei aufwändigeren Strukturen aus einem Stück homogenen Halbzeugs hergestellt sein, um die erforderliche Verstärkung und somit hohe Stabilität des Formteils zu gewährleisten. Aus Wickelstab hergestellte Halbzeuge oder andere nachträglich aufgebrachte Verstärkungen sind nicht zulässig. Die Spitzenden sind in langer Form auszuführen, um sowohl eine HE-Stumpfschweißung als auch eine HW-Schweißung ausführen zu können. Die Flanschanschlüsse müssen nennweitengleich nach DN 80 bzw. DN 100 gemäß DIN EN 1092-1 ausgelegt sein und einen auf die Last des Hydranten ausgelegten nach außen verstärkten Schweißnahtbereich aufweisen; DN 80 -> 110 mm Außendurchmesser sowie DN 100 -> 135 mm Außendurchmesser.
