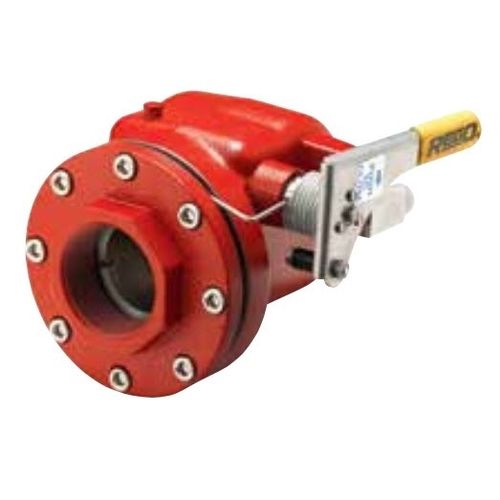

Kugelventil A60 series

Hebelpneumatisch gesteuerthydraulisch

Konzipiert für den Einbau in Flüssigkeitsübertragungsleitungen in Flüssiggas- oder wasserfreien Ammoniakanlagen, um eine schnelle Absperrung des Flüssigkeits- oder Dampfstroms im Falle eines versehentlichen Abreißens, eines Leitungsbruchs oder eines Schlauchbruchs zu ermöglichen. Merkmale Das Schmelzelement befindet sich in der Thermosicherungsbaugruppe, die auf den Auslöser zum Öffnen und Schließen des Verschlusses wirkt. Wenn es einem Feuer ausgesetzt wird, schmilzt das Element bei 212 Grad F., wodurch der Schaft in die geschlossene Position zurückkehren kann. Das Ventil kann mit dem Betätigungshebel geöffnet werden; wird ein pneumatischer Stellantrieb verwendet, öffnet es sich mit dem Stellantrieb. Das Ventil kann über ein Fernkabel oder einen pneumatischen Antrieb geschlossen werden. Das Ventil kann durch einfaches Herunterdrücken des Betätigungshebels geschlossen werden, ein Auslösen des Schließhebels ist nicht erforderlich. Die Sitzscheibe wird durch einen Metallsitz gehalten, um Leckagen bei direkter Feuereinwirkung zu minimieren. Die Durchgangskonstruktion ermöglicht einen Flüssigkeitsdurchfluss von 230 GPM (LPG) bei einem Abfall von nur 1 psig. (6016) Schnelles Schließen unabhängig davon, ob die Pumpe läuft oder nicht. Stabile und robuste Konstruktion Widersteht hydraulischen Stößen bei plötzlichen Schließvorgängen, Spannungen in den Rohrleitungen und Temperaturschwankungen. Das Ventil hat nur zwei bewegliche Teile: Spindel und Schließ-/Thermoauslöser. 6016 ist UL-gelistet für den Einsatz in LP-Gas als Not- und Betriebsabsperrventil. Spindeldichtungen sind federgelagert
