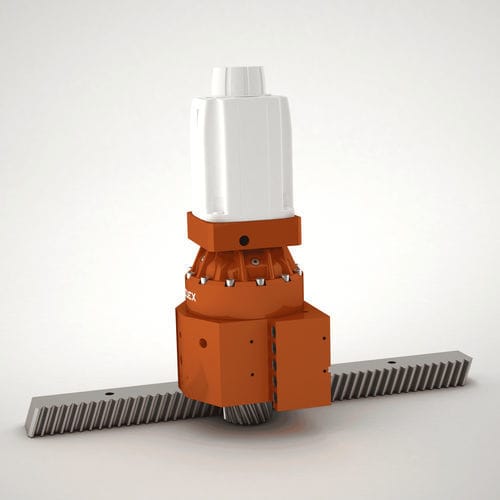

Planetengetriebe KRPX series

rechtwinkligRitzel-Wellen200 - 500 Nm

KRPX ist ein seitlich montiertes Hochleistungs-Planeten-Servo-Untersetzungsgetriebe für Zahnstangenanwendungen. Das einzigartige KRPX-Gehäuse ist so konstruiert, dass es als STEIFE ERWEITERUNG DES MASCHINENBETTES fungiert. Die zugängliche Seitenbefestigung bietet eine kostengünstige, einfach zu implementierende, leistungsstarke Lösung um Linear- und Drehachsen anzutreiben. Zwei Einheiten werden zusammen mit elektrischer Vorspannung (TwinDRIVE) kombiniert, um eine extrem steife und spielfreie Achse zu schaffen. Die Konstruktion des KRPX-Gehäuses wurde durch Finite-Elemente-Analyse optimiert, um eine Verwindung bei Beschleunigung und schweren Lasten zu vermeiden. Darüber hinaus sind die Abtriebsritzel direkt in die Abtriebswellen eingearbeitet und werden von extragroßen, vorgespannten Kegelrollenlagern getragen, um ein optimales Verhältnis zwischen übertragbarem Drehmoment und Steifigkeit der Zahnstange zu gewährleisten. Das exklusive KRPX-Design bietet eine außergewöhnliche Steifigkeit, die die radiale Durchbiegung (bis zu 60 % der Gesamtdurchbiegung) drastisch verringert und die Eigenfrequenz des Zahnstangenantriebs erhöht. Durch die Kombination von zwei High-Tech-Planetengetrieben ermöglicht KRPX eine perfekte Montage auf beiden Seiten des Maschinenbettes und ermöglicht eine echte Spielfreihet, in Verbindung mit einem elektrischen Vorspannsystem.
