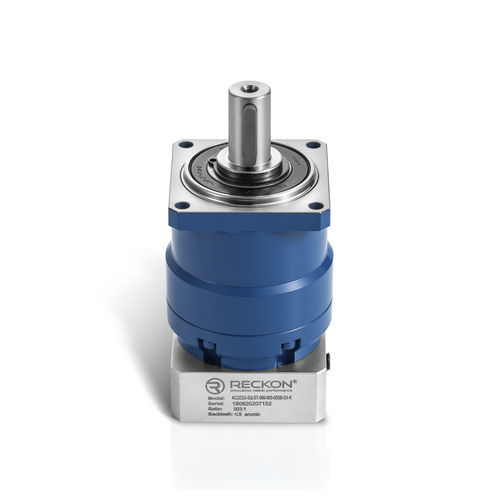

Planetengetriebe LIVELY-SQ-ST series

schrägverzahntkoaxial200 - 500 Nm

WIRTSCHAFTLICH, ZUVERLÄSSIG, PRÄZISE Das Lively SQ ist ein spielarmes Planetengetriebe, das für moderate Beschleunigungen oder Drehmomentschwankungen ausgelegt ist. Die Schrägverzahnung sorgt für einen geräuscharmen Betrieb in Ihrer Servoanwendung. Beschleunigungsvermögen+++ Schnelle Umkehrungen+++ Radiale Tragzahl++ Axiale Tragzahl++ Steifigkeit++ Präzision++++ Wirtschaftlichkeit++++ Geeignet für ServomotoranwendungenJa Anzahl der Größen in dieser Reihe7 (40 bis 220) Standard Winkelspiel≤3 oder 5 arc-min Optional reduziertes Spiel≤1 oder 3 arc-min Verfügbare Übersetzungsverhältnisse3 bis 100 MotorwellenanschlussAusgewuchtete Kupplung Lively ist ein wirtschaftliches, hochpräzises Planetengetriebe. Der Planetenträger des Lively ist ein Käfig, der Ihrer Anwendung Steifigkeit und Beschleunigungsvermögen verleiht. Er ist einteilig mit der Abtriebswelle. Der Käfig ist im inneren Planetenringkörper mittels 2 Radialkugellagern doppelt gelagert. Der Planetenringkörper ist einteilig (gehört zum Gehäuse), um die Steifigkeit zu erhöhen. Diese Konstruktion verbessert das Beschleunigungsvermögen und die Akzeptanz von Drehmomentschwankungen. Wir empfehlen diese Baureihe für Anwendungen, bei denen der Anwendungsfaktor Ka<1,35 ist (weitere Einzelheiten zu den Anwendungsfaktoren finden Sie im Abschnitt "Informationen").
