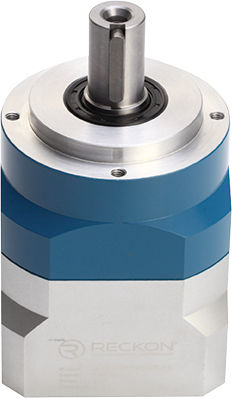

Planetengetriebe WISER-CI-ST series

schrägverzahntkoaxial200 - 500 Nm

WIRTSCHAFTLICH - ZUVERLÄSSIG - LEISE Wiser ist ein äußerst zuverlässiges Stirnrad-Planetengetriebe der Einstiegsklasse. Dieses äußerst wirtschaftliche Getriebe ist für die Bereitstellung von Drehmomenten in leisen Anwendungen gedacht, die Präzision erfordern. Beschleunigungsvermögen++ Schnelle Umkehrungen++ Radiale Tragzahl++ Axiale Tragzahl+ Steifigkeit++ Präzision++++ Wirtschaftlichkeit++++ Geeignet für ServomotoranwendungenJa Anzahl der Größen in dieser Reihe3 (60 bis 120) Standard-Winkelspiel≤5 oder 8 arc-min Optional reduziertes Spiel≤3 oder 5 arc-min Verfügbare Übersetzungsverhältnisse3 bis 100 MotorwellenanschlussAusgewuchtete Kupplung Wiser ist ein schrägverzahntes Planetengetriebe Der Planetenträger ist ein "Käfig" (einteiliges Teil, das die Zahnräder von beiden Seiten hält), der dem Getriebe Steifigkeit und Beschleunigungsvermögen verleiht. Der Planetenträger ist auch mit der Abtriebswelle einteilig. Dieser Käfig ist mittels 2 radialer Kugellager im inneren Planetenring zentriert. Diese Konstruktion erhöht das Beschleunigungsvermögen, da die Neigung der Welle begrenzt ist und das Getriebe in der Lage ist, erhebliche Drehmomentschwankungen aufzunehmen.
