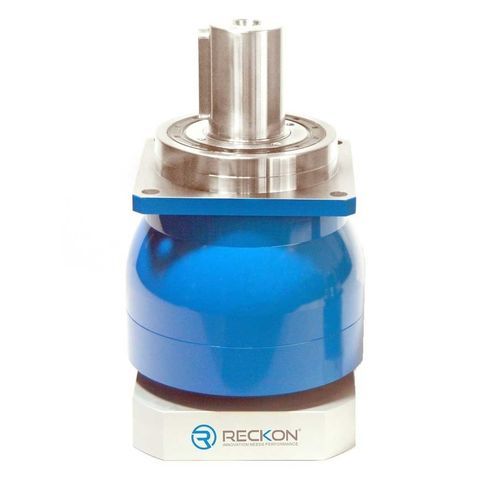

Planetengetriebe X-TREME-SQ-ST series

schrägverzahntkoaxial200 - 500 Nm

IHRE SICHERE WAHL FÜR ANWENDUNGEN MIT HOHEN RADIALEN UND AXIALEN BELASTUNGEN Dieses spielarme Planetengetriebe ist gut geeignet für Anwendungen mit mittlerer bis starker Beschleunigung und hohen Radial- und Axialbelastungen auf einer männlichen Abtriebswelle. Es ist die ideale Wahl für Anwendungen wie Zahnstangenantriebe in dynamischen Pick & Place-Robotern oder hochdynamische Riemen. Beschleunigungsvermögen+++ Schnelle Umkehrungen+++ Radiale Tragzahl++++ Axiale Tragzahl++++ Steifigkeit+++ Präzision+++++ Wirtschaftlichkeit++++ Geeignet für ServomotoranwendungenYES Anzahl der Größen in dieser Reihe7 (60 bis 240) Standard-Winkelspiel≤3 oder 5 arc-min Optional reduziertes Spiel≤1 oder 3 arc-min Verfügbare Übersetzungsverhältnisse3 bis 100 MotorwellenanschlussAusgewuchtete Kupplung X-Treme ist ein schrägverzahntes, spielarmes Planetengetriebe. Der Planetenträger ist ein Käfig, um Steifigkeit und Beschleunigungsvermögen zu gewährleisten. Er ist einteilig mit der Abtriebswelle. Die Welle wird von 2 Kegelrollenlagern gestützt, um eine maximale Tragfähigkeit zu gewährleisten. Der Planetenring ist einteilig (gehört zum Gehäuse), um die Steifigkeit zu erhöhen. Diese Konstruktion verbessert das Beschleunigungsvermögen und die Akzeptanz von Drehmomentschwankungen. Wir empfehlen diese Baureihe für Anwendungen, bei denen der Anwendungsfaktor Ka<1,6 gilt (weitere Einzelheiten zu den Anwendungsfaktoren finden Sie im Abschnitt "Informationen").
