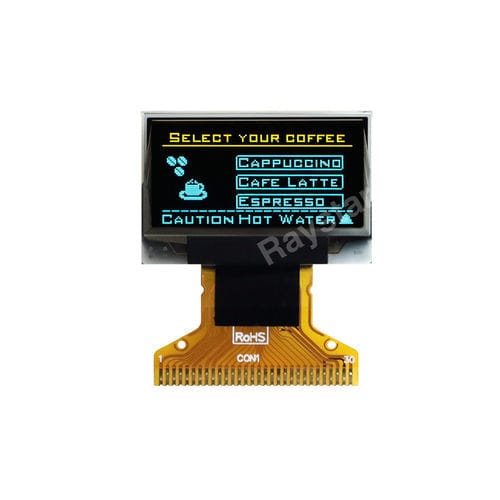

OLED-Displaymodul REX012864AB

FarbGrafikPunktmatrix

REX012864AB ist das zweifarbige OLED-COG-Displaymodul von Raystar. Die Auflösung beträgt 128 x 64 Pixel und die verfügbaren emittierenden Farbe sind gelb und himmelblau. Der aktive Bereich ist in der Diagonale 0,96 Zoll groß, während die Modulabmessung 24.7×16.59 mm beträgt. Dieses OLED-Modul ist zur Unterstützung einer 6800, 8080, 3-adrigen/4-adrigen SPI-Schnittstelle und I2C-Optionen mit dem IC SSD1315 ausgestattet. REX012864AB OLED besitzt ein hohes Kontrastverhältnis von 10,000:1. Die Logikversorgungsspannung dieses Moduls liegt zwischen 1,65 V und 3,3 V; der übliche Wert beträgt 3 V. Das Modul funktioniert bei Temperaturen zwischen -30 °C und 70 °C; die Lagertemperatur liegt zwischen -30 °C und +70 °C. Bauweise - COG - Größe (Diagonale) - 0,96 - Zoll Punktmatrix (Auflösung) - 128 × 64 - Punkte Abmaße der modul - 24.7 × 16.59 × 1.26 - mm Anzeigebereich (VA) - 22.74 × 12.2 - mm Aktiver Bereich (AA) - 21.74 × 11.2 - mm Punktgröße - 0.15 × 0.15 - mm Punktabstand - 0.17 × 0.17 - mm Emittierende Farbe - Gelb / Himmelblau - Unterstützt Grauskala - No - der Anzeigemodus - Passive Matrix - IC - SSD1315 - Schnittstelle - 6800,8080,3/4-Wire SPI,I2C - Stromversorgung - 3V - Duty - 1/64 - Betriebstemperatur - -30~+70 - °C Lagertemperatur - -30~+70 - °C Polarizer Type - Polarizer optional - Typ - OLED-Grafikdisplay / Grafikmodul / OLED Anzeige / OLED-Display
