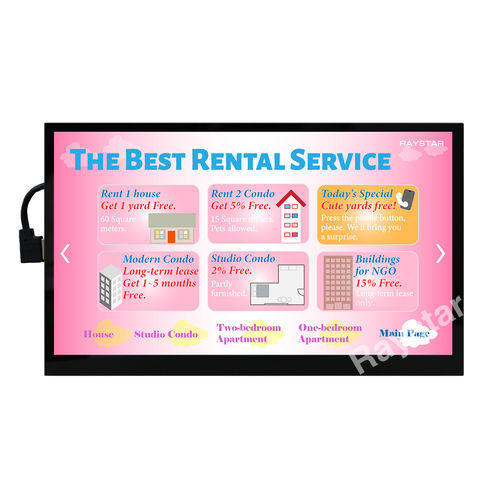

LED-Displaymodul RFH101VJ-1YH-LHB

TFT LCDIPSmit kapazitivem Touchscreen

RFH101VJ-1YH-LHB ist ein 10,1-Zoll-IPS-TFT-LCD-Farbdisplay mit einer Auflösung von 1024x600 Pixeln, das HDMI-Signale auf projiziert-kapazitivem Touchscreen anzeigt. Dieses mit dem IC EK79001HN+EK73215BCGA ausgestattete Modul unterstützt einen HDMI-Anschluss (nur DVI-Signal). Der PCAP-Touchscreen ist zur Unterstützung von 1/2/multiplen Berührungspunkten mit dem IC ILI2130 ausgestattet. RFH101VJ-1YH-LHB ist ein TFT-LCD-Display mit IPS-Panel (Flüssigkristallanzeige basierend auf der In-Plane-Switching-Technik); die IPS-Technik ermöglicht Nutzern die Betrachtung des Bildschirms bei breiteren Betrachtungswinkeln (85/85/85/85 Grad). Das Kontrastverhältnis des Moduls beträgt 800:1 (üblicher Wert), die Helligkeit 850 Nits (üblicher Wert). Die Betriebstemperatur des Moduls liegt zwischen -20 °C und +70 °C; seine Lagertemperatur liegt zwischen -30 °C und +80 °C. Abmaße der modul - 235(W) × 143(H) × 27.96(MAX)(D) - mm Anzeigebereich (VA) - 223.72 (H) × 126.28(V) - mm Aktiver Bereich (AA) - 222.72 (H) × 125.28(V) - mm Punktabstand - 0.2175(W) × 0.2088(H) - mm der Anzeigemodus - Schwarz , Transmissiv - Betrachtungswinkel - 85/85/85/85 (IPS) - Pixel-Anordnung - RGB-STRIPE - Seitenverhältnis - 16:9 - Backlight-Typ - LED, Weiß - Steuerplatine - Yes - Integrierter Controller - TFP401 - TFT-Treiber-IC - EK79001HN + EK73215BCGAoder gleichwertig - Schnittstelle - Support HDMI Connector (Only DVI Signal) - PCAP-FW-Version - V6.0.0.0.62.90.1.2 - PCAP IC - ILI2511 oder gleichwertig - PCAP Schnittstelle - USB (I2C available) - Erkennungspunkte - 1 / 2 / Optional - Points
