OLED-Displaymodul REG010016J

FarbGrafikmonochrom

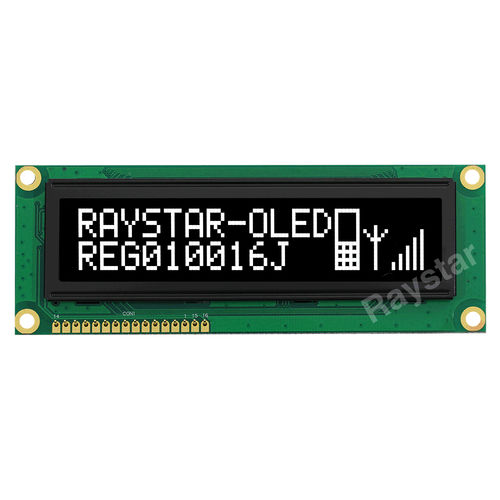

REG010016J ist ein 100x16-Dotmatrix-COB-Grafik-OLED-Modul. Der aktive Bereich ist in der Diagonale 3,84 Zoll groß, während die Modulabmessung 122 × 44 mm beträgt. Dieses OLED-Modul ist mit dem IC RS0010-TX mit der Standardschnittstelle 6800 ausgestattet; optionale Schnittstellen sind 8080 und SPI. Die zusätzliche Leiterplatte in diesem OLED-Display erspart Nutzern die Zeit zur Entwicklung von eigenen Leiterplatten. Zudem gibt es einen Rahmen mit vier Schraubenlöchern, sodass Nutzer eine schnelle Montage vornehmen können. REG010016J OLED besitzt ein hohes Kontrastverhältnis von 10,000:1. Die Logikversorgungsspannung liegt zwischen 4,8 V und 5,3 V, der übliche Wert beträgt 5 V, Steuermethode ist 1/16 Duty. Das Modul funktioniert bei Temperaturen zwischen -40 °C und +80 °C; die Lagertemperatur liegt zwischen -40 °C und +85 °C. Sie können aus mehreren emittierenden Farben, wie weiß, gelb, grün und blau, auswählen. Bauweise - COB - Größe (Diagonale) - 3,84 - Zoll Punktmatrix (Auflösung) - 100 × 16 - Punkte Abmaße der modul - 122.0 × 44.0 × 10 (MAX) - mm Anzeigebereich (VA) - 98.00 × 21.00 - mm Aktiver Bereich (AA) - 95.94 × 17.86 - mm Punktgröße - 0.90 × 1.06 - mm Punktabstand - 0.96 × 1.12 - mm Emittierende Farbe - OLED, Weiß / Gelb / Grün / Blau - IC - RS0010-TX - Schnittstelle - 6800, optional 8080 / SPI - Stromversorgung - 5V - Duty - 1/16 - Betriebstemperatur - -40~+80 - °C Lagertemperatur - -40~+85 - °C Polarizer Type - Polarizer optional - Typ - OLED-Grafikdisplay / Grafikmodul / OLED Anzeige / OLED-Display
