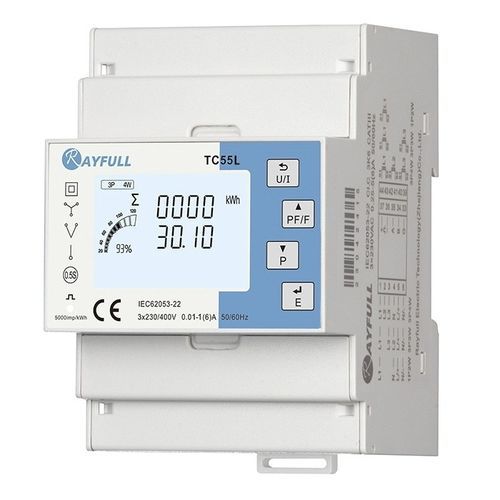

Die Serie TC55L ist ein dreiphasiges, externes, an einen Stromwandler angeschlossenes, multifunktionales Energiemessgerät zur Messung und Analyse der wichtigsten elektrischen Parameter, einschließlich Spannung, Strom, Vier-Quadranten-Leistungsparameter, Leistungsfaktor, Gesamtoberschwingungen usw. Außerdem kann es eine Vielzahl von Energieparametern ablesen, darunter bidirektionale Wirk- und Blindenergie, Vier-Quadranten-Energie und so weiter. Die Serie ermöglicht die Messung und Analyse von Leistungsparametern in verschiedenen Stromnetzumgebungen, wie 1P2W, 3P3W und 3P4W.
Die TC55L-Serie verfügt sowohl über eine LoRaWAN- als auch über eine RS485-Kommunikationsschnittstelle mit der höchsten Baudrate von 38400bps, die das Modbus- oder DLT645-Protokoll für die Fernablesung unterstützt.
Gleichzeitig helfen der große LCD-Bildschirm und die Touch-Tasten dem Benutzer, verschiedene Messparameter vor Ort zu sehen und einzustellen.
Eine zusätzliche Passwortschutzfunktion erhöht die Datensicherheit erheblich.
1A/5A, oder mV/mA Stromwandler/Rogowski-Spulen-Eingang
Messungen: V,A,W,Var,kWh,kVarh,PF, THD...
Bidirektionale Energie- und Leistungsmessung
CT Reverse-Connect-Korrektur
Impuls-Ausgang
Kommunikation 1: LoRaWAN Klasse C
Frequenzband: EU868/AS923/AU915/US915/CN470(Optional)
Kommunikation 2: RS485 Modbus RTU
Netzwerke:1P2W/2P3W/3P3W/3P4W
CE/ROHS-geprüft
Spezifikationen der Kommunikation
- Schnittstelle und Protokoll: 2-Draht RS485; Modbus RTU (Standard), DL/T645-2007 (optional)
- Baudrate: 1200, 2400, 4800, 9600 (Standard), 19200, 38400 bps
- Parität : Keine (Standard), Gerade, Ungerade
- Stop Bit : 1(Standard), 2
- Reaktionszeit : <100ms
- Bus-Typ : Semi-duplex
- Entfernung : Max. 1000m
- Buslast : Max. 64Stück
- Drahtlos :
- LoRaWAN : LoRaWAN V1.0.4.Klasse C
Umwelt Spezifikationen
- Betriebstemperatur : -25 ~ +55℃
---
