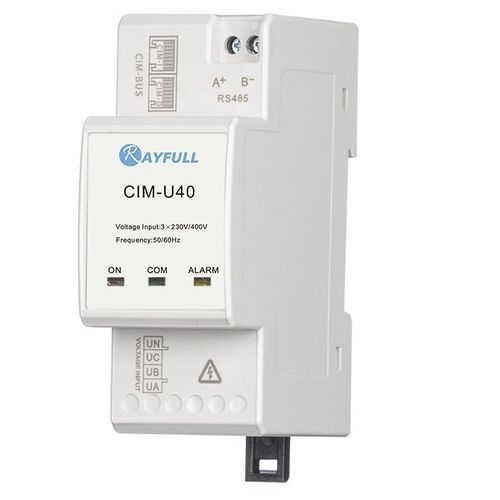

Spannungsmessmodul CIM-U40

2-LeiterIndustriemodular

Das CIM-U40, das Spannungsmodul der CIM-Lösung von Rayfull, misst die Spannung des gesamten Systems. Außerdem spielt es die Rolle der Stromversorgung der I-Module. Im Vergleich zum CIM-U30 kann das CIM-U40 auch THD und iHD der Spannung messen. Darüber hinaus verfügt es über einen Überspannungsalarm, der z. B. für Sicherheitssysteme eingesetzt werden kann. Es verfügt über eine RS485 Modbus-Kommunikation, die dem Benutzer helfen kann, aus der Ferne zu lesen und zu überwachen. Spannungsmessung； Spannung THD und iHD (2~63); Stromversorgung für CIM-I-Module; Überspannungsalarm; RS485 Modbus-Kommunikation Elektrische Spezifikationen - Nennspannung: 230 VAC(L-N)/ 400 VAC(L-L) - Spannungseingang: Messbereich: 85 ~ 276 VAC (L-N), 85 ~ 480 VAC (L-L) - Frequenz: 45 ~ 65 Hz - Überlastbarkeit: 2xNennspannung bei 1s Dauer Kommunikation Spezifikationen - Schnittstelle und Protokoll : 2-Draht RS485; Modbus RTU - Baudrate: 1200, 2400, 4800, 9600 (Standard), 19200, 38400 bps - Parität : Keine (Standard), Gerade, Ungerade - Stop Bit : 1(Standard), 2 - Reaktionszeit : <100ms Spezifikationen der Umgebung - Betriebstemperatur - -25 ~ +55℃ - Lagertemperatur - -40 ~ +80℃ - Luftfeuchtigkeit - <90%, keine Kondensation - Grad der Verschmutzung - 2 - Höhenlage - <2000m - Vibrationsfrequenz - Bereich: 10~150Hz, siehe IEC 60068-2-6
