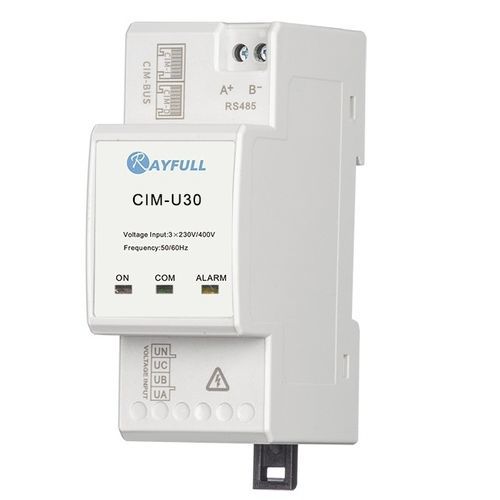

Spannungsmessmodul CIM-U30

modularDIN-SchieneRS-485

Das CIM-U30 ist das Spannungsmodul der CIM-Lösung von Rayfull und misst die Spannung des gesamten Systems. Außerdem spielt es die Rolle der Stromversorgung der I-Module. Es verfügt über eine RS485 Modbus-Kommunikation, die dem Benutzer helfen kann, aus der Ferne zu lesen und zu überwachen. Spannungsmessung; Stromversorgung für CIM-I-Module; RS485 Modbus-Kommunikation Elektrische Spezifikationen - Nennspannung: 230 VAC(L-N)/ 400 VAC(L-L) - Spannungseingang: Messbereich: 85 ~ 276 VAC (L-N), 85 ~ 480 VAC (L-L) - Frequenz: 45 ~ 65 Hz - Überlastbarkeit: 2xNennspannung bei 1s Dauer Kommunikations-Spezifikationen - Schnittstelle und Protokoll: 2-Draht RS485; Modbus RTU - Baudrate: 1200, 2400, 4800, 9600 (Standard), 19200, 38400 bps - Parität : Keine (Standard), Gerade, Ungerade - Stop Bit : 1(Standard), 2 - Reaktionszeit : <100ms Umwelt Spezifikationen - Betriebstemperatur : -25 ~ +55℃ - Lagertemperatur: -40 ~ +80℃ - Luftfeuchtigkeit: <90%, nicht kondensierend - Verschmutzungsgrad : 2 - Höhenlage : <2000m - Schwingungsfrequenz : Bereich: 10~150Hz, siehe IEC 60068-2-6
