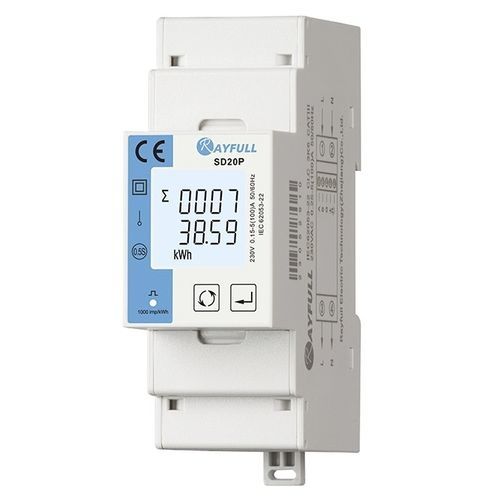

Einphasiger elektrischer Energiezähler SD20P

für DIN-Schienemit LCD-DisplayImpulsausgang

Die SD20P-Serie ist ein einphasiger 2-Leiter-Multifunktions-Energiezähler zur Messung und Analyse der wichtigsten elektrischen Parameter, einschließlich Spannung, Strom, Leistung, Leistungsfaktor, bidirektionale Wirkenergie usw. Gleichzeitig helfen der Großbild-LCD-Bildschirm und die Touch-Tasten den Benutzern, verschiedene Messparameter vor Ort anzuzeigen und einzustellen. Eine zusätzliche Passwortschutzfunktion erhöht die Datensicherheit erheblich. Max.100A Direkteingang Messwerte: V,A,W,kWh,PF, ... Bidirektionale Energiemessung Rücksetzbare Energie Impuls-Ausgang Netzwerk: 1P2W CE/ROHS-geprüft Elektrische Spezifikationen Messgenauigkeit : Spannung/Strom : Klasse 0,5, siehe IEC 61557-12 - Wirkleistung : Klasse 1 / Klasse 0,5, siehe IEC 61557-12 - Wirkenergie: Klasse 1 / Klasse 0,5S, siehe IEC 62053-21/22, IEC 61557-12 - Leistungsfaktor: Klasse 1, siehe IEC 61557-12 - Frequenz: Klasse 0,2, siehe IEC 61557-12 Eingangsspannung : - Nennspannung : 230 VAC - Eingangsspannung: 176 ~ 276 VAC - Frequenz : 45 ~ 65 Hz - Überlastbarkeit : 2x Nennspannung bei 1s Dauer Stromeingang : - Stromeingang : 0,15 ~ 100 A, Nennwert 5A - Überlastbarkeit : 30x Max. Strom bei einer Dauer von 0,01s Impulsausgang : - Impulstyp : Offener Kollektor Optokoppler - Impulskonstante: Konfiguration: 1000 (Standard), 100, 10, 1 Imp/kWh - Impulsbreite : Konfiguration: 60, 100(Voreinstellung), 200ms - Impulsausgangstyp : Konfiguration: Import/Export/gesamte aktive kWh - Klasse : Klasse A, siehe IEC 62053-31 - Spannungseingang : 5 ~ 27 VDC Impulslicht : - Impulskonstante: 1000imp/kWh Stromverbrauchsklasse : - Eigenverbrauch : Spannungskreis: <2W/10VA; - Stromkreislauf: <1VA
