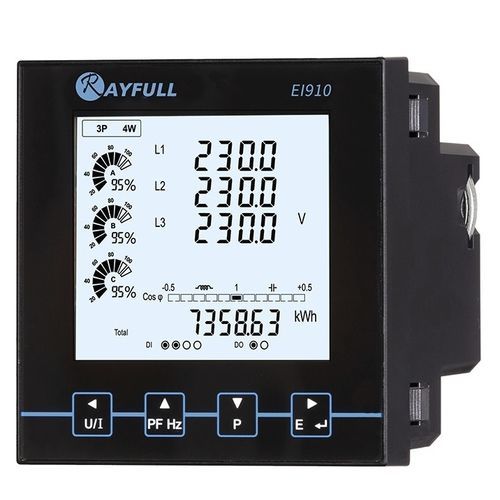

Leistungsanalysator EI910

elektrischOberschwingungSpannung

Bei der Serie EI910 handelt es sich um dreiphasige multifunktionale Netzanalysatoren zur Messung und Analyse der wichtigsten elektrischen Parameter, einschließlich Spannung, Strom, Vier-Quadranten-Leistungsparameter, Leistungsfaktor, Gesamtoberschwingungs- und Oberschwingungsanteil, Unsymmetrie, Scheitelfaktor usw. Außerdem kann es eine Vielzahl von Energieparametern ablesen, darunter bidirektionale Wirk- und Blindenergie, Vier-Quadranten-Energie, monatliche und tägliche Energieverbrauchsstatistiken und so weiter. Die Serie ermöglicht die Messung und Analyse von Leistungsparametern in verschiedenen Stromnetzumgebungen, wie z.B. 1P2W, 2P3W, 3P3W und 3P4W, und bietet mehrkanalige digitale Eingangs- und Ausgangsschnittstellen sowie 30 SOE-Aufzeichnungen. Die EI910-Serie verfügt über einen externen Spannungswandler- (PT) und Stromwandlereingang (CT). Der maximale Stromeingang beträgt 9999A, der Spannungseingang 600kV. Die Produkte verfügen über eine RS485-Kommunikationsschnittstelle mit der höchsten Baudrate von 38400bps, Modbus oder DLT645, um sie aus der Ferne auszulesen. Gleichzeitig helfen der große LCD-Bildschirm und die Berührungstasten dem Benutzer, verschiedene Messparameter vor Ort anzuzeigen und einzustellen. Die zusätzliche Passwortschutzfunktion erhöht die Datensicherheit erheblich. 1A/5A Stromwandlereingang Messwerte: V,A,W,Var,kWh,kVarh,PF,THD, ... Bidirektionale Energie- und Leistungsmessung Multi-Tarife: 4 Tarife, 8 Zeitsegmente 4*Digitale Eingänge und 2*Digitale Ausgänge Bis zu 63. THD und IHD Kommunikation: RS485 Modbus RTU/DLT645-2007 Netzwerk: 1P2W/2P3W/3P3W/3P4W CE/ROHS-geprüft Kommunikations-Spezifikationen - Schnittstelle und Protokoll : 2-Draht RS485; Modbus RTU(Standard), DL/T645-2007(Optional) - Baudrate : 1200, 2400, 4800, 9600 (Standard), 19200, 38400 bps - Parität : Keine (Standard), Gerade, Ungerade
