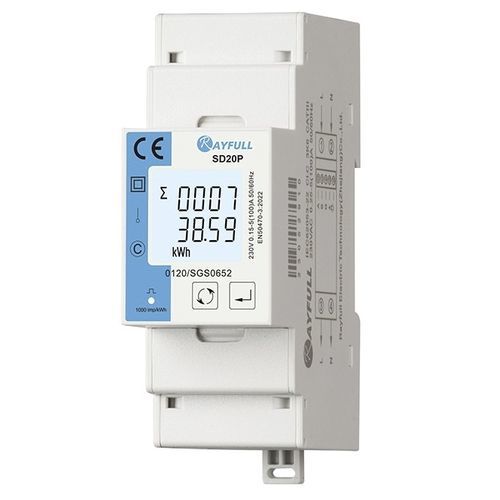

MID-zertifizierter elektrischer Energiezähler SD20P

einphasigfür DIN-Schienemit LCD-Display

Die SD20P-Serie ist ein einphasiger 2-Leiter-Multifunktions-Energiezähler zur Messung und Analyse der wichtigsten elektrischen Parameter, einschließlich Spannung, Strom, Leistung, Leistungsfaktor, bidirektionale Wirkenergie usw. Gleichzeitig helfen der Großbild-LCD-Bildschirm und die Touch-Tasten den Benutzern, verschiedene Messparameter vor Ort anzuzeigen und einzustellen. Eine zusätzliche Passwortschutzfunktion erhöht die Datensicherheit erheblich. Max.100A Direkteingang Messwerte: V,A,W,kWh,PF, ... Bidirektionale Energiemessung Rücksetzbare Energie Impuls-Ausgang Netzwerk: 1P2W CE/ROHS/MID/IEC-geprüft Elektrische Spezifikationen Messgenauigkeit : - Spannung/Strom : Klasse 0,5, siehe IEC 61557-12 - Wirkleistung : Klasse 1 / Klasse 0,5, siehe IEC 61557-12 - Wirkenergie: Klasse 1 / Klasse 0,5S, siehe IEC 62053-21/22, IEC 61557-12 - Leistungsfaktor: Klasse 1, siehe IEC 61557-12 - Frequenz: Klasse 0,2, siehe IEC 61557-12 Eingangsspannung : - Nennspannung : 230 VAC - Frequenz: 45 ~ 65 Hz - Überlastbarkeit : 2x Nennspannung bei 1s Dauer Stromeingang : - Überlastbarkeit : 30x Max. Strom bei einer Dauer von 0,01s Impulsausgang : - Impulstyp : Offener Kollektor Optokoppler - Impulskonstante: Konfiguration: 1000 (Standard), 100, 10, 1 Imp/kWh - Impulsbreite : Konfiguration: 60, 100(Voreinstellung), 200ms - Impulsausgangstyp : Konfiguration: Import/Export/gesamte aktive kWh - Klasse : Klasse A, siehe IEC 62053-31 - Spannungseingang : 5 ~ 27 VDC Umwelt Spezifikationen - Betriebstemperatur: -25 ~ +55℃ - Lagertemperatur: -40 ~ +80℃ - Luftfeuchtigkeit: <90%, nicht kondensierend - Verschmutzungsgrad : 2 - Höhenlage : <2000m - Schwingungsfrequenz : Bereich: 10~150Hz, siehe IEC 60068-2-6
