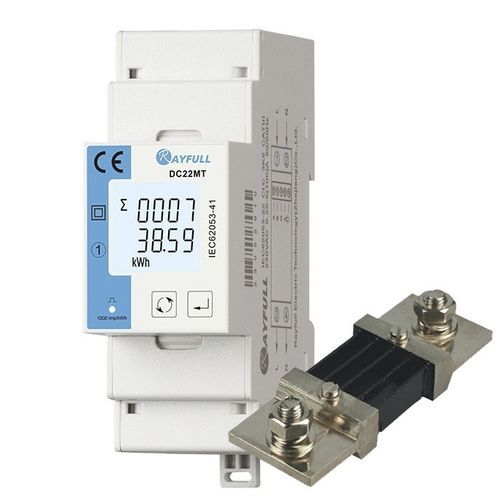

Elektrischer Energiezähler / für DC-Anwendung DC22MT

einphasigfür DIN-SchieneRS-485

Die Serie DC22MT ist für die Gleichstromanalyse und Energiemessung konzipiert. Die Produkte arbeiten im Shunt-Zugriffsmodus. Die Stromstärke des Shunts beträgt maximal 2000 A. Der Shunt unterstützt positive und negative Anschlussmodi, um die Flexibilität der Verdrahtung des Shunts zu verbessern. Mit dieser Messgeräteserie können Spannung, Strom, Leistung sowie positive und negative Ladung im Gleichstromsystem gemessen werden. Die DC22MT-Serie verfügt über eine RS485-Kommunikationsschnittstelle mit der höchsten Baudrate von 38400 bps, die das Modbus- oder DLT645-Protokoll für die Fernablesung unterstützt. Der DC22MT verfügt über eine Multitariffs-Funktion, mit der die Energie in voreingestellten Segmenten gemessen werden kann. Gleichzeitig helfen der Großbild-LCD-Bildschirm und die Berührungstasten dem Benutzer, verschiedene Messparameter vor Ort anzuzeigen und einzustellen. Eine zusätzliche Passwortschutzfunktion erhöht die Datensicherheit erheblich. Positiver und negativer Anschlussmodus Bidirektionale Energie- und Leistungsmessung Impuls-Ausgang Multi-Tarife: 4 Tarife, 8 Zeitsegmente Kommunikation: RS485 Modbus RTU/DLT645-2007 CE/ROHS-geprüft Spezifikationen der Kommunikation - Schnittstelle und Protokoll : 2-Draht RS485; Modbus RTU(Standard), DL/T645-2007(Optional) - Baudrate: 1200, 2400, 4800, 9600 (Standard), 19200, 38400 bps - Parität : Keine (Standard), Gerade, Ungerade - Stop Bit : 1(Standard), 2 - Reaktionszeit : <100ms - Bus-Typ : Semi-duplex - Entfernung : Max. 1000m - Buslast : Max. 64Stück Umwelt Spezifikationen - Betriebstemperatur: -25 ~ +55℃ - Lagertemperatur: -40 ~ +80℃ - Luftfeuchtigkeit: <90%, nicht kondensierend - Verschmutzungsgrad : 2 - Höhenlage : <2000m - Schwingungsfrequenz : Bereich: 10~150Hz, siehe IEC 60068-2-6
