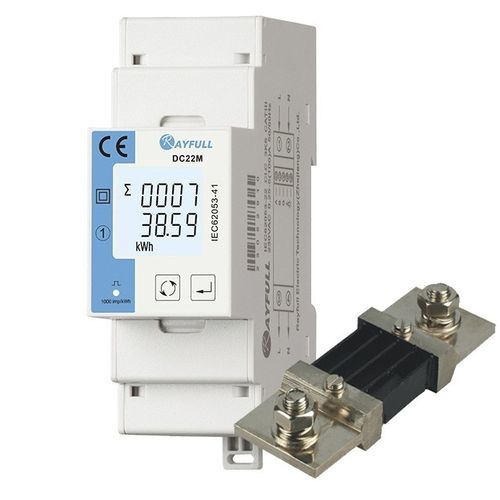

Elektrischer Energiezähler / für DC-Anwendung DC22M

einphasigfür DIN-SchieneRS-485

Die DC22M-Serie ist für die Gleichstromanalyse und Energiemessung konzipiert. Die Produkte arbeiten im Shunt-Zugriffsmodus. Die Stromstärke des Shunts beträgt maximal 2000 A. Der Shunt unterstützt positive und negative Anschlussmodi, um die Flexibilität der Verdrahtung des Shunts zu verbessern. Mit dieser Messgeräteserie können Spannung, Strom, Leistung sowie positive und negative Ladung im Gleichstromsystem gemessen werden. Die DC22M-Serie verfügt über eine RS485-Kommunikationsschnittstelle mit der höchsten Baudrate von 38400 bps, die das Modbus- oder DLT645-Protokoll für die Fernablesung unterstützt. Gleichzeitig helfen der große LCD-Bildschirm und die Berührungstasten dem Benutzer, verschiedene Messparameter vor Ort anzuzeigen und einzustellen. Eine zusätzliche Passwortschutzfunktion erhöht die Datensicherheit erheblich. Positiver und negativer Anschlussmodus Bidirektionale Energie- und Leistungsmessung Impulsausgang Kommunikation: RS485 Modbus RTU/DLT645-2007 CE/ROHS-geprüft Spezifikationen der Kommunikation - Schnittstelle und Protokoll : 2-Draht RS485; Modbus RTU(Standard), DL/T645-2007(Optional) - Baudrate: 1200, 2400, 4800, 9600 (Standard), 19200, 38400 bps - Parität : Keine (Standard), Gerade, Ungerade - Stop Bit : 1(Standard), 2 - Reaktionszeit : <100ms - Bus-Typ : Semi-duplex - Entfernung : Max. 1000m - Buslast : Max. 64Stück Umwelt Spezifikationen - Betriebstemperatur: -25 ~ +55℃ - Lagertemperatur: -40 ~ +80℃ - Luftfeuchtigkeit: <90%, nicht kondensierend - Verschmutzungsgrad : 2 - Höhenlage : <2000m - Schwingungsfrequenz : Bereich: 10~150Hz, siehe IEC 60068-2-6
