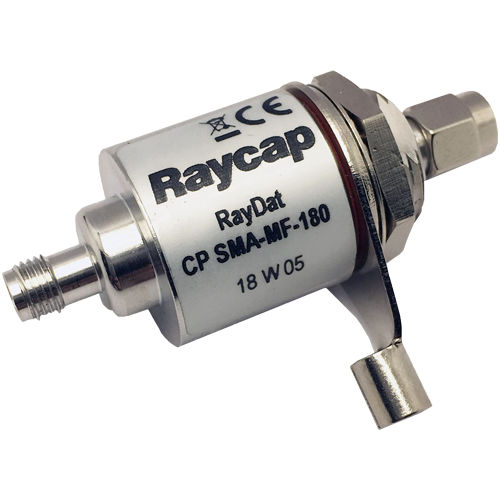

RF-Koaxialkabel Überspannungsableiter RayDat CP-SMA

koaxialInlineDC

IEC/EN-Kategorie: D1/C1/C2/C3 Schutz: Impedanz angepasst Maximale Betriebsspannung: 180 V Maximale Spitzenleistung: 125 W Frequenzbereich: Gleichstrom - 6 GHz Surge-Entladungsraten: Ein: 5 kA, Imax: 10 kA, Iimp: 1 kA Impedanz: 50 Ω Einfügungsdämpfung: 20 dB Abbruch: SMA-Typ (M-F) Wohnen: Inline-Installation, geschirmtes Gehäuse Einhaltung: IEC/DE 61643-21 Die koaxialen Überspannungsschutzgeräte der Serie RayDat CP-SMA dienen dem Schutz von HF-Antennensystemen und sind für Frequenzen von DC bis 6 GHz geeignet. Sie ist als Inline-Einheit konzipiert und ermöglicht eine einfache Installation. Das sorgfältige Design, die Gasentladungsableiter mit niedriger Kapazität und die hochwertigen SMA-Abschlussstecker gewährleisten eine minimale Einfügedämpfung im gesamten Frequenzband. Die Übertragungsleistung beträgt 125 W kontinuierlich, abhängig von der Schutzspannung des Koaxialkabels. Der CP-Koaxialkabelschutz ist gemäß den Normen und Vorschriften IEC 61643-21: 2012 ausgelegt. Es ist ein Erdungsbolzen vorgesehen, der so direkt wie möglich mit der Systemerdung oder dem Koaxialdurchführungsschott verbunden werden sollte.
