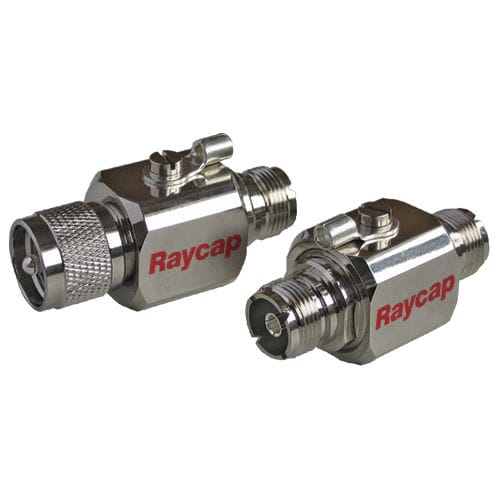

UHF-Überspannungsableiter RayDat CP UHF

RF-Koaxialkabelfür Radiofrequenzanwendungenkoaxial

IEC/EN-Kategorie: C1/C2/C3 Schutz: Impedanz angepasst Maximale Betriebsspannung: 70, 180, 280 V Maximale Spitzenleistung: 40, 125, 300 W Frequenzbereich: DC - 600 MHz Surge-Entladungsraten: In: 10 kA, Imax: 20 kA Impedanz: 50 Ω Einfügungsdämpfung: 20 dB Abbruch: UHF-Typ (F-F, M-F) Wohnen: Inline-Installation, geschirmtes Gehäuse Einhaltung: IEC/DE 61643-21 Die koaxialen Überspannungsschutzgeräte der Serie RayDat CP UHF dienen dem Schutz von HF-Antennensystemen und sind für Frequenzen von DC bis 600 MHz geeignet. Er ist als Inline-Einheit konzipiert und ermöglicht eine einfache Installation. Das sorgfältige Design, Gasentladungsableiter mit niedriger Kapazität und hochwertige UHF-Abschlussstecker gewährleisten eine minimale Einfügedämpfung im gesamten Frequenzband. Die Übertragungsleistung beträgt 40 W bis 300 W kontinuierlich, abhängig von der Schutzspannung des Koaxialkabels. Der CP UHF-Koaxialkabel-Schutzschalter ist gemäß den Normen und Vorschriften IEC 61643-21: 2012 ausgelegt. Es ist ein Erdungsbolzen vorgesehen, der so direkt wie möglich mit der Systemerdung oder dem Koaxialdurchführungsschott verbunden werden sollte.
