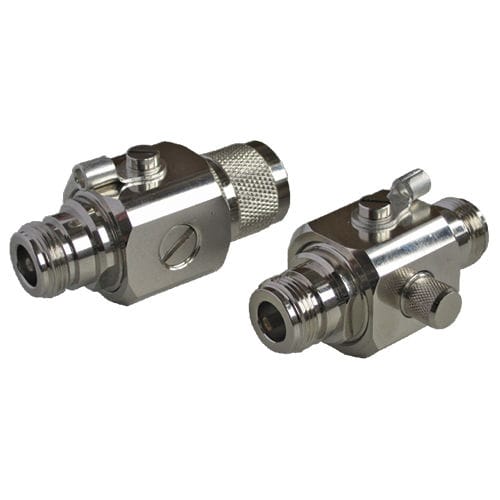

RF-Koaxialkabel Überspannungsableiter RayDat CP N

Koaxial BNInlineDC

IEC/EN-Kategorie: C1/C2/C3 Schutz: Impedanz angepasst Maximale Betriebsspannung: 70, 180, 280 V Maximale Spitzenleistung: 40, 125, 300 W Frequenzbereich: Gleichstrom - 2,6 GHz Surge-Entladungsraten: In: 10 kA, Imax: 20 kA Impedanz: 50 Ω Einfügungsdämpfung: 20 dB Abbruch: Typ N (F-F, M-F) Wohnen: Inline-Installation, geschirmtes Gehäuse Einhaltung: IEC/DE 61643-21 Die koaxialen Überspannungsschutzgeräte der Serie RayDat CP N dienen dem Schutz von HF-Antennensystemen und sind für Frequenzen von DC bis 2,6 GHz geeignet. Sie ist als Inline-Einheit konzipiert und ermöglicht eine einfache Installation. Das sorgfältige Design, Gasentladungsableiter mit niedriger Kapazität und hochwertige N-Typ-Abschlussstecker gewährleisten eine minimale Einfügedämpfung im gesamten Frequenzband. Die Übertragungsleistung beträgt 40 W bis 300 W kontinuierlich, abhängig von der Schutzspannung des Koaxialkabels. Der CP N-Koaxialkabelschutz ist gemäß den Normen und Vorschriften IEC 61643-21: 2012 ausgelegt. Es ist ein Erdungsbolzen vorgesehen, der so direkt wie möglich mit der Systemerdung oder dem Koaxialdurchführungsschott verbunden werden sollte.
