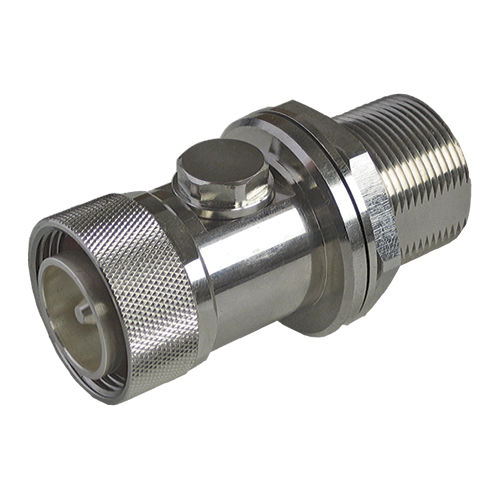

RF-Koaxialkabel Überspannungsableiter RayDat CP 7/16

Koaxial BNInlineDC

IEC/EN-Kategorie: C1/C2/C3 Schutz: Impedanz angepasst Maximale Betriebsspannung: 70, 180, 280 V Maximale Spitzenleistung: 40, 125, 300 W Frequenzbereich: Gleichstrom - 2,5 GHz Surge-Entladungsraten: In: 10 kA, Imax: 20 kA Impedanz: 50 Ω Einfügungsdämpfung: 20 dB Abbruch: 7/16 Typ (M-F) Wohnen: Schott-Installation, geschirmtes Gehäuse Einhaltung: IEC/DE 61643-21 Die koaxialen Überspannungsschutzgeräte der Serie RayDat CP 7/16 dienen dem Schutz von HF-Antennensystemen von Basisstationen und sind für Frequenzen von DC bis 2,5 GHz geeignet. Sie ist für Schott- oder Inline-Installation vorgesehen. Das sorgfältige Design, Gasentladungsableiter mit niedriger Kapazität und hochwertige Abschlussstecker vom Typ 7/16 - gewährleisten eine minimale Einfügedämpfung im gesamten Frequenzband. Die Übertragungsleistung beträgt 40 W bis 300 W kontinuierlich, abhängig von der Schutzspannung des Koaxialkabels. Der Koaxialkabelschutz CP 7/16 wurde in Übereinstimmung mit den Normen und Vorschriften IEC 61643-21: 2012 entwickelt. GDT ist austauschbar. Die Einheit sollte fest am Koaxial-Durchführungsschott montiert sein, das wiederum einen niederohmigen Pfad zur Erde für direkte oder partielle Blitzströme darstellen sollte.
