IEC/EN-Kategorie: D1/C1/C2/C3
Schutz: Längs-, Quer-Schutz
Grobschutz: 2 × 2, 2 × 3 Terminal GDT
Spannungen: 5 V GLEICHSTROM
Maximale Betriebsspannung: 6 V DC
Serieller Widerstand pro Pfad: 1,7 -1,90 Ω pro Zeile
Frequenzbereich: 1 MHz
Surge-Entladungsraten: In: 20 kA, Iimp: 2,5 kA
Beilage: DIN 43880 2TE, Montage auf DIN-Schiene
Terminals: Verseilt 2 × 2,5 mm2
Wohnen: 16 Klemme, kompaktes Design
Einhaltung: IEC/DE 61643-21

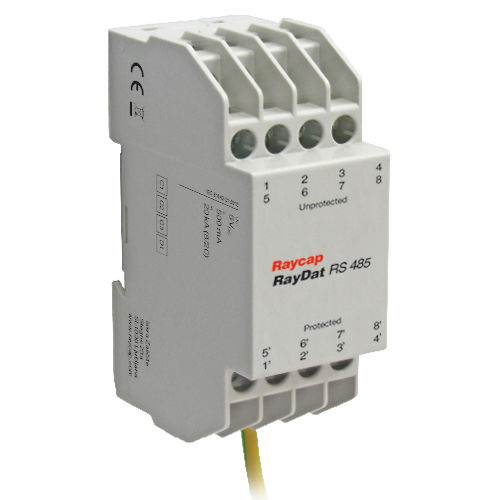

Die RayDat RS 485 wurde zum Schutz von 2-paarigen Datenübertragungsschaltungen mit dem RS 485-, RS 422- und V.11-Protokoll entwickelt. Die Schaltung besteht aus zwei symmetrischen Paaren mit Äquipotentialausgleich zwischen ihnen. Ein Äquipotentialausgleich ist auch zwischen Signalmasse und Schutzerde vorgesehen, um Geräteschäden durch Erdpotentialanstiege bei Überspannungsaktivität zu vermeiden.
Der Grobschutz wird durch eine Gasentladungsröhre mit drei Anschlüssen gewährleistet, während der Feinschutz durch eine Hochgeschwindigkeits-Siliziumstufe erfolgt, die sowohl einen Schutz im Gleichtakt (Längsrichtung) von jeder Leitung zur Schutzerde als auch einen Schutz im Differentialmodus (Querrichtung) zwischen jedem Paar bietet. Es wird darauf geachtet, dass die Koordination zwischen diesen beiden Stufen gewährleistet ist, ohne dass blinde Flecken bei Spannung oder Stoßstrom auftreten. Ein Wärmeschutz ist vorgesehen, um die Gefahr des thermischen Durchschlagens zu verringern, falls es zu einem unbeabsichtigten Netzfehler kommt.
---
