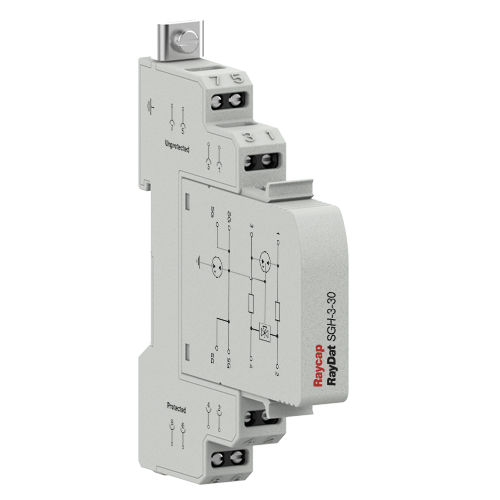

Modularer Überspannungsableiter RayDat SGH-3

Gasentladungim Differentialbetrieb - Gleichtaktfür DIN-Schiene

IEC/EN-Kategorie: D1/C1/C2/C3 Art des Schutzes: Längs-, Quer-Schutz Grober Schutz: 3 Terminal GDT Spannungen: 5, 12, 15, 24, 30, 48, 60, 110 V DC Frequenzbereich: 30 MHz Surge-Entladungsraten: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA Serien-Laststrom: 1 A Beilage: DIN 43880 2/3 TE, Montage auf DIN-Schiene Terminals: Verseilt auf 4 mm2 Wohnen: Modularer Aufbau Einhaltung: IEC/DE 61643-21 Die Überspannungsschutzgeräte der Serie RayDAT SGH-3 wurden zum Schutz gegen die Auswirkungen von induzierten Spannungen auf Daten-, Signal- und Kommunikationsschaltungen entwickelt. Sie ist für Anwendungen vorgesehen, bei denen häufig hohe Erdpotentialanstiege auftreten können, wie z.B. in der Nähe von elektrischen Eisenbahnen. Die Schaltungstopologie besteht aus einer mehrstufigen Schutzvorrichtung, die sowohl Gleichtakt- (longitudinal) als auch Differentialschutz (transversal) bietet. Der Grobschutz wird durch eine Gasentladungsröhre mit drei Anschlüssen bereitgestellt, während der Feinschutz durch eine Hochgeschwindigkeits-Silizium-Avalanche-Diode oder eine Metalloxid-Varistorstufe gewährleistet wird. Es wird darauf geachtet, dass die Koordination zwischen diesen beiden Stufen gewährleistet ist, ohne dass blinde Flecken bei Spannung oder Stoßstrom auftreten. Ein Wärmeschutz ist vorgesehen, um die Gefahr des thermischen Durchgehens im Falle eines versehentlichen Netzeinbruchs zu verringern. Es ist sowohl Gleichtakt- (Längs-) als auch Differentialschutz (Quer-) vorgesehen. Wenn das Modul aus dem Sockel herausgezogen wird, bleiben die Verbindungsleitungen aktiviert.
