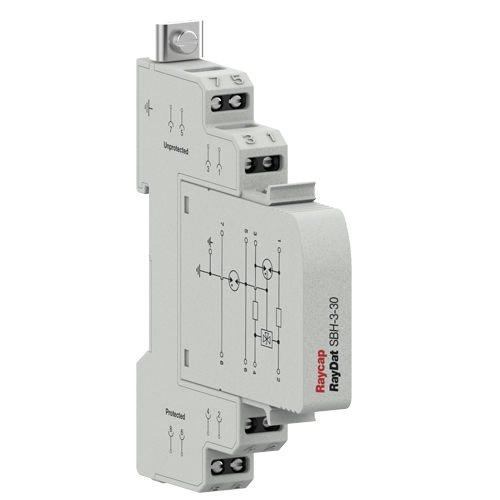

Überspannungsableiter für Feldbus RayDat SBH-3

modularGasentladungGleichtakt

IEC/EN-Kategorie: D1/C1/C2/C3 Art des Schutzes: Längs-, Quer-Schutz Grober Schutz: 3 Terminal GDT Spannungen: 5, 12, 30 V GLEICHSTROM Frequenzbereich: 30 MHz Surge-Entladungsraten: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA Serien-Laststrom: 1 A Beilage: DIN 43880 2/3 TE, Montage auf DIN-Schiene Terminals: Verseilt auf 4 mm2 Wohnen: Modularer Aufbau Einhaltung: IEC/DE 61643-21 UL 497B 4. Ausgabe Die Überspannungsschutzgeräte der Serie RayDAT SBH-3 wurden zum Schutz von Feldbussystemen (CAN-Bus, Profibus DP, RS 232/V.24 m, RS 485, Sinec L2) entwickelt. Sie ist für Anwendungen vorgesehen, bei denen häufig hohe Erdpotentialanstiege auftreten können, wie z.B. in der Nähe von elektrischen Bahnen. Die Schaltungstopologie besteht aus einem mehrstufigen Schutz, der sowohl Gleichtakt- (Longitudinalmodus) als auch Differentialmodusschutz (Transversalmodus) bietet. Der Grobschutz wird durch eine Gasentladungsröhre mit drei Anschlüssen bereitgestellt, während der Feinschutz durch eine Hochgeschwindigkeits-Silizium-Avalanche-Diode oder eine Metalloxid-Varistorstufe gewährleistet wird. Es wird darauf geachtet, dass die Koordination zwischen diesen beiden Stufen gewährleistet ist, ohne dass blinde Flecken bei Spannung oder Stoßstrom auftreten. Ein Wärmeschutz ist vorgesehen, um die Gefahr des thermischen Durchgehens im Falle eines versehentlichen Netzeinbruchs zu verringern. Sowohl Gleichtakt- (longitudinal) als auch Differential- (transversal) Modus schutz vorgesehen ist. Wenn das Modul aus dem Sockel herausgezogen wird, bleiben die Verbindungsleitungen aktiviert.
