Überspannungsableiter / Kategorie D1 /C1 /C2 /C3 RayDat SRH-2

für Telekommunikationsnetzfür Datenübertragungs und TelekommunikationsleitungenGasentladung

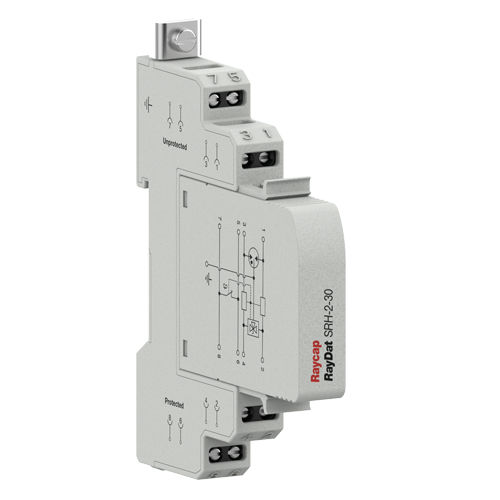

IEC/EN-Kategorie: D1/C1/C2/C3 Art des Schutzes: Längs-, Quer-Schutz Surge-Entladungsraten: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA Beilage: DIN 43880 2/3 TE, Montage auf DIN-Schiene Terminals: Verseilt auf 4 mm2 Wohnen: Modularer Aufbau Einhaltung: IEC/EN 61643-21; UL 497B 4. Ausgabe Die RayDat SRH-2-Serie bietet das gleiche Schutzniveau und die gleiche technische Leistung wie die SLH-2-Serie, verfügt aber zusätzlich über einen zusätzlichen Satz spannungsfreier Kontakte, die zur Fernsignalisierung und Überwachung des Gerätezustandes verwendet werden können. Wenn das Gerät ausfällt, ändern die Kontakte ihren Zustand. Diese Barrieren bieten sowohl Grob- als auch Feinschutzstufen und bieten Längs- und Querschutz. Die erste Schutzstufe besteht aus einer dreipoligen Gasentladungsröhre und ist so ausgelegt, dass sie die primäre Stoßenergie ableitet. Die nachfolgende Feinschutzstufe wird mit schnellen bidirektionalen Silizium-Lawinendioden realisiert. Bei der Konstruktion der Feinschutzstufe wurden spezielle Designtechniken eingesetzt, um eine kapazitive Leitungsbelastung zu vermeiden und dadurch eine niedrige Einfügungsdämpfung und einen großen Betriebsfrequenzbereich zu gewährleisten. Die Reihenleitungsimpedanz wird verwendet, um die Energiekoordination zwischen der Grob- und der Feinschutzstufe unabhängig von der Größe des einfallenden Stoßes zu gewährleisten. Wenn ein Netzfrequenzkontakt zwischen Strom- und Kommunikationsleitungen auftritt, erhöht sich die Gefahr von Stromschlag und Feuer. Um ein solches Risiko zu verhindern, ist in der primären Schutzstufe dieses Geräts ein Thermoclip enthalten, der den Netzfrequenzstrom zur Erde ableitet. Das Design des Steckmoduls/Sockels erleichtert den Austausch eines ausgefallenen Moduls, ohne dass die Systemverkabelung entfernt werden muss.
