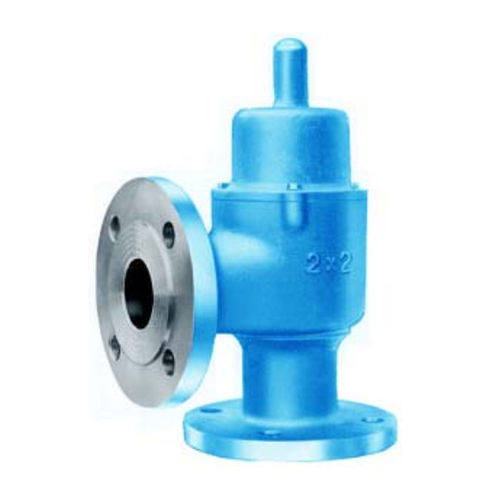

Membran-Druckbegrenzungsventil MOD. 121 series

Flansch

Diese Ventile sind zum Schutz der Behälter vor Überdruck und zum Auffangen der Dämpfe in einer Abgasleitung vorgesehen. Wenn der Behälterdruck die Ventileinstellung übersteigt, hebt sich die Palette und die Dämpfe können abfließen. Dichtheit durch elastomere O-Ringe (NBR, FPM/FKM, FFKM) zur Minimierung der Leckagen. Diese Ventile werden eingesetzt, wenn die Einstellwerte 800 mbar überschreiten; die Palette ist federbelastet. HAUPTEIGENSCHAFTEN AUSTAUSCHBARER SITZ ANTIFROST-PALETTE Die Abtropfung um die Palette herum verhindert die Ansammlung von Kondensat um den Sitz herum. PALETTENFÜHRUNGEN OBERHALB DES SITZES Diese Anordnung gewährleistet eine klemmfreie Führung der Palette, die nicht durch verunreinigende Flüssigkeiten beeinträchtigt wird, da eine enge Verbindung zwischen Palette und Führungen nicht erforderlich ist. EINSTELLUNG Beliebig einstellbar, unter Berücksichtigung des Eigengewichts der Palette, zwischen + 20 mbar und + 400 mbar (auf Anfrage auch höhere Werte) WERKSTOFFE GEHÄUSE Aluminium-Guss WCB, CF8 (304),CF8M (316). SITZE UND PALETTEN AISI 304, AISI 316 VOGELSCHUTZGITTER UND FÜHRUNGEN 18/8-Edelstahl DIAPRAGMEN FEP, P.T.F.E., NBR, FPM/FKM, usw.
