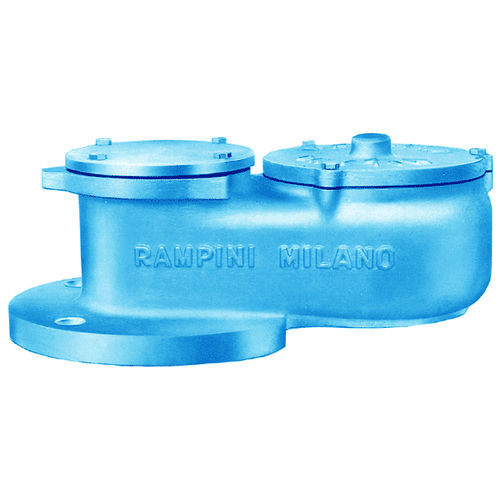

Vakuum-Entlastungsventil 102 series

MembranFlansch

Diese Ventile wurden entwickelt, um die Behälter und Rohre vor zu hohen Unterdrücken (Vakuum) zu schützen. Wenn der Unterdruck die Ventileinstellung überschreitet, entsteht die Palette, die das Vakuum entlastet. Hauptmerkmale : -Austauschbarer Sitz. -Frostschutzpalette; der Tropfen um die Palette herum verhindert, dass sich Kondensat um den Sitz sammelt. -Palettenführungen, die sich über dem Sitz befinden; diese Anordnung gewährleistet eine klemmfreie Führung der Palette durch verunreinigende Flüssigkeiten beeinflusst, da eine enge Kopplung zwischen Palette und Führungen nicht erforderlich ist. -Der Vogelschutz verhindert das Eindringen von Fremdkörpern. -Einstellung: Jede verfügbare Einstellung, die das Eigengewicht der Palette zwischen -20 mm H2O und -400 mm H2O auffüllt. (Auf Anfrage auch höhere Sets) Standardmaterialien : -Gehäuse: Aluminiumguss, WCB, CF8 (304) CF8M (316). -Sitze und Paletten: AISI 304, AISI 316. -Vogelschutzgitter und Anleitungen: 18/8 Edelstahl. -Membranen: FEP, P.T F E., BUNA-N, VITON etc. Flansche : ANSI 150, gebohrt nach UNI PN 10 auf Anfrage. Dwg. 102/A Ventile : Diese Ventile werden eingesetzt, wenn die Einstellwerte 800 mm H2O überschreiten. Dwg. 102/AC Ventile : Diese Ventile werden an blankierten Tanks eingesetzt. Über das Ventil kann ein Inertgas in den Speicher geleitet werden, wenn dessen Druckwert unter dem Verdeckdruck liegt. Dwg. 102/TV Ventile : Dichtheit durch elastomere O-Ringe (Buna-N, Viton, Chemraz) zur Minimierung der Leckagen.
