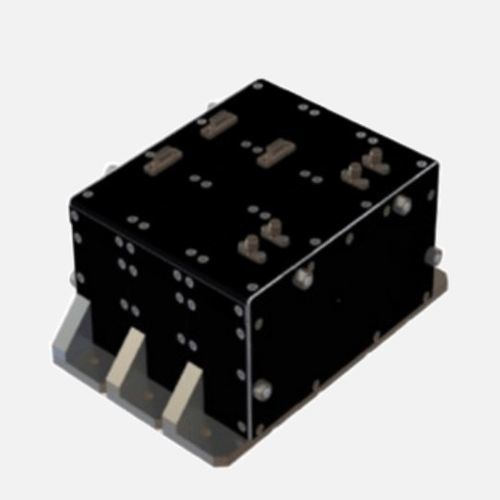

Spannungsgesteuerter Quarz Oszillator NewSpace MRO

elektronischFrequenzPhasenrauscharm

Der NewSpace MRO (Master Reference Oscillators) ist ein modulares Gerät für Anwendungen, die eine hohe Stabilität und ein zuverlässiges signal. Er ist Teil der NewSpace Equipment Serie von Rakon und eignet sich für Low Earth Orbit (LEO), kleine GEO-Satelliten und Satellitenkonstellationen mit einer lebenslangen Garantie von bis zu 12 Jahren. Der NewSpace MRO wurde speziell für LEO-Breitband-, GNSS- und Erdbeobachtungsanwendungen entwickelt, bei denen es auf präzise Frequenzstabilität frequenzstabilität, extrem niedriges Phasenrauschen und geringer Stromverbrauch entscheidend sind. Er erreicht eine hochstabile Langzeit-Frequenzstabilität von ±200 ppb über 12 Jahre. Es sind Frequenzen von 10 MHz bis 1 GHz mit bis zu zwei verschiedenen Ausgangsfrequenzen verfügbar. Für Anwendungen, die höhere frequenzen von 1 bis 30 GHz benötigen, sind unsere Master Local Oscillators (MLOs) mit dem High-End-Frequenzspektrum kompatibel. Das aktuelle Basismodell enthält einen integrierten DC/DC-Wandler, mit dem die Uhr direkt vom primären Satellitenbus versorgt werden kann, ein ON & OFF TM/TC und zwei Ausgänge bei 10 und 100 MHz. Die Schlüsselfunktionen der Synchronisierung mit einem GNSS-1PPS-Signal, der Frequenzverteilung und die elektronische Frequenzregelung wurden qualifiziert. Diese Funktionen können optional integriert werden, um das MRO entsprechend der anwendungskonfigurationen anzupassen. Test- und Prüfabläufe können entsprechend den Kundenanforderungen angepasst werden, um Kosten und Vorlaufzeiten zu reduzieren  Leistungsbus: 28 oder 50/75 V  Typisches Phasenrauschen @10 MHz -110 dBc/Hz (bei 1Hz) -137 dBc/Hz (bei 10Hz) -150 dBc/Hz (bei 100Hz) -158 dBc/Hz (bei 1kHz) -160 dBc/Hz (@Fußboden)  Allgemeine Frequenzstabilität: ±200 ppb für 12 Jahre
